Sunshare Glory 3-Phasen Smart Meter für BKW0% MwSt. gem. § 12 Abs. 3 UStG
Beschreibung
xKompakte Bauform für Verteilungen
Der Sunshare Glory-SmartMeter ist für die platzsparende Montage in Elektroverteilungen ausgelegt. Die seitliche Produktansicht zeigt die kompakte Bauform, die standardisierte 35-mm-DIN-Schienenaufnahme und die klare Ausrichtung des dreiphasigen Messgeräts.

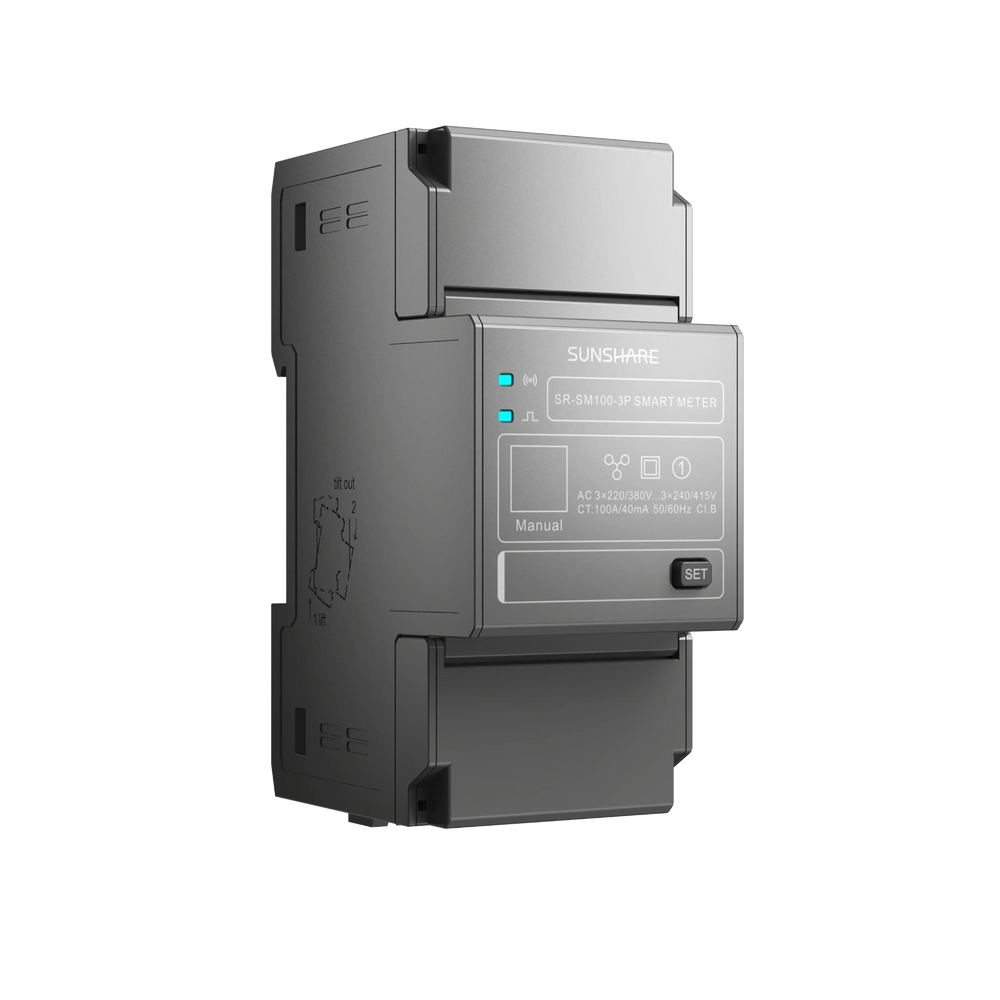

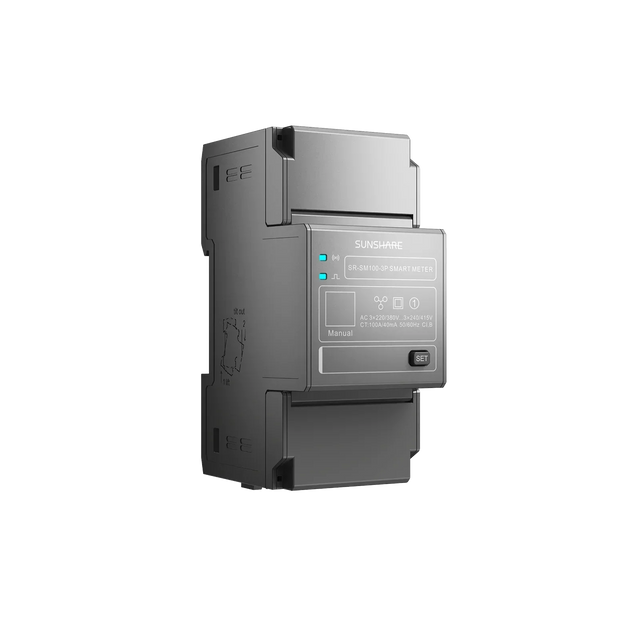

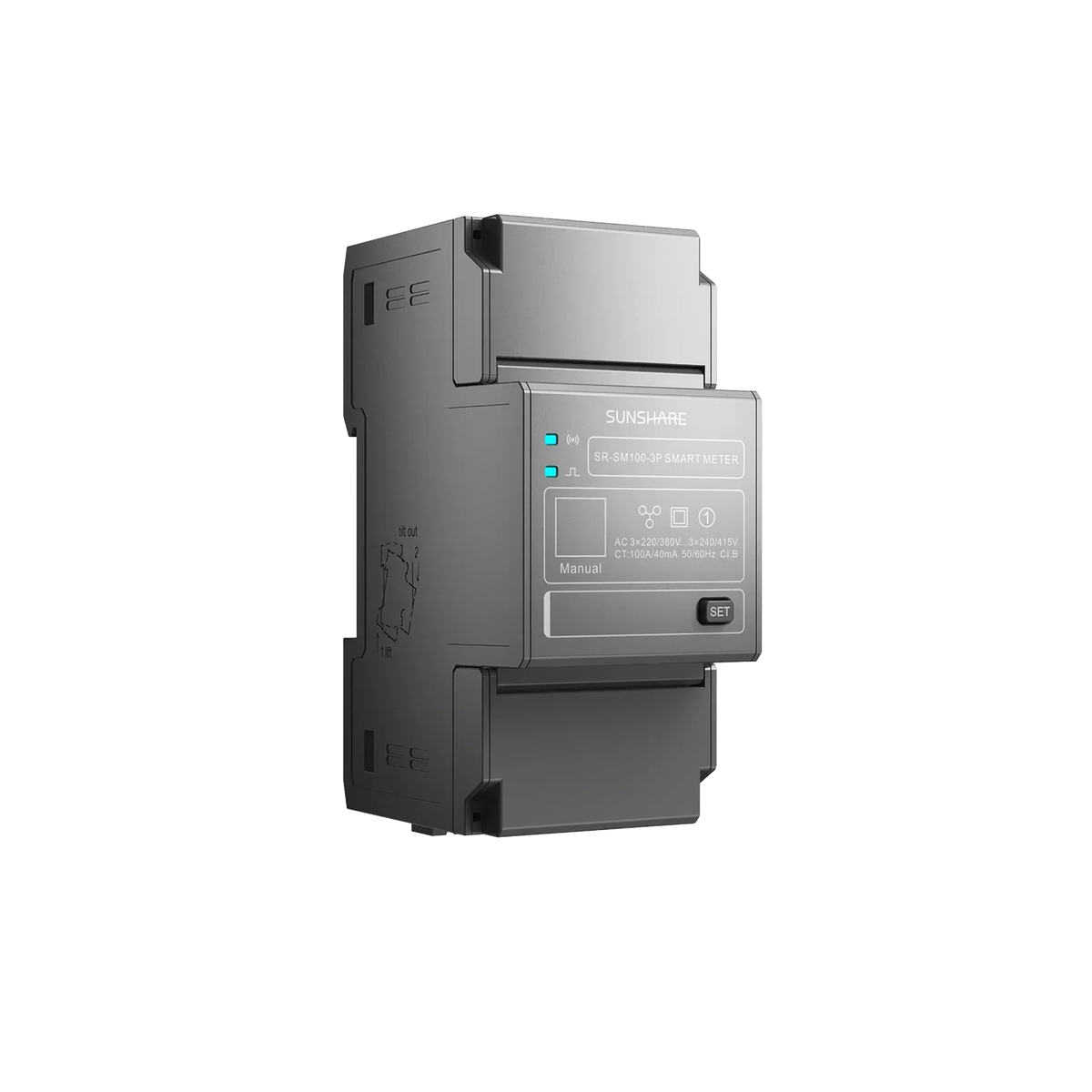

Übersichtliche Statusanzeige
Die dreidimensionale Ansicht macht Gehäuse, Frontabdeckung und Statusanzeigen gut erkennbar. Auf der Vorderseite befinden sich die Modellkennzeichnung, die Anzeigeelemente sowie der SET-Taster für die Bedienung und das Zurücksetzen der WLAN-Verbindung.

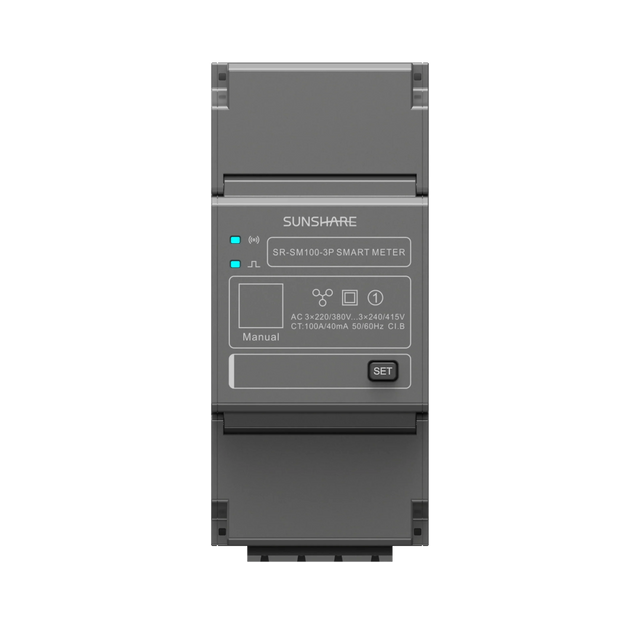

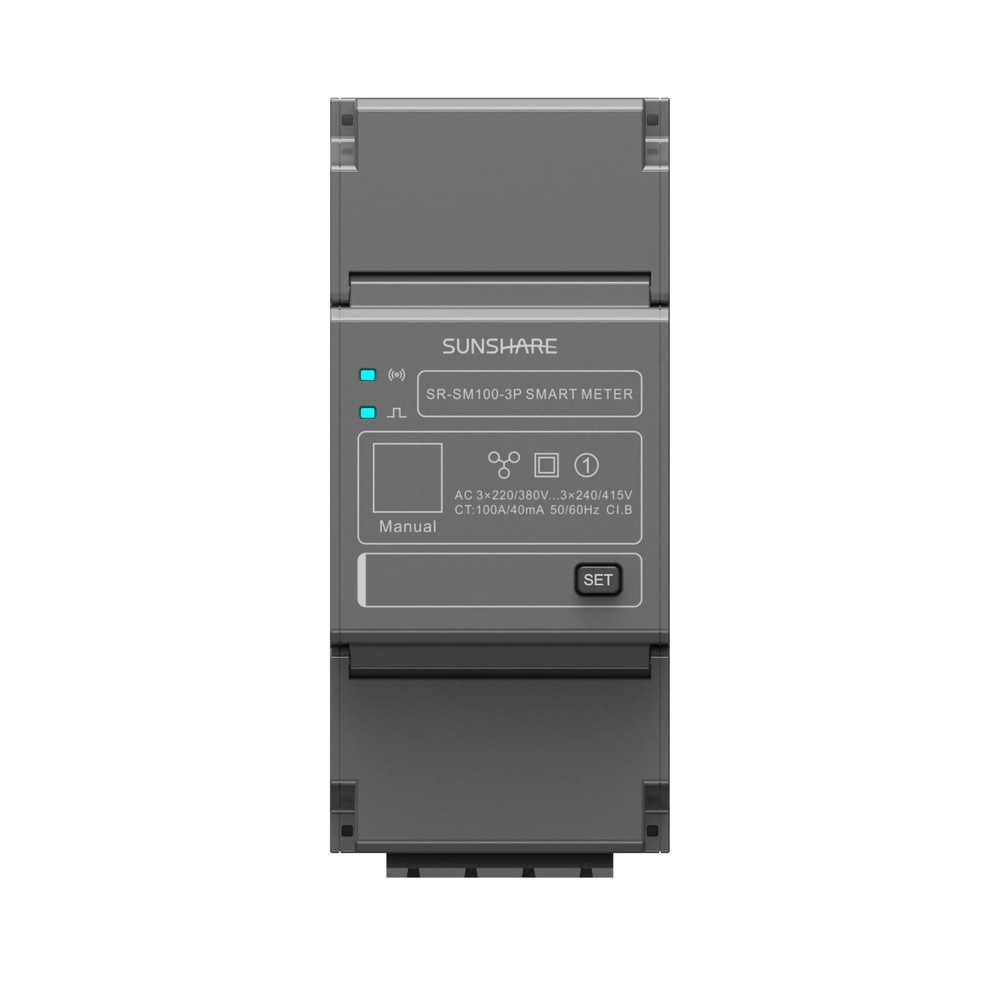

Frontseite mit SET-Taster
Die Frontansicht zeigt die Bedien- und Anzeigeelemente des SR-SM100-3P auf einen Blick. Erkennbar sind die beiden Statusanzeigen, die Messsymbole, das manuelle Bedienfeld und der SET-Taster. Die Frontbeschriftung unterstützt die eindeutige Zuordnung des Geräts.
Gehäuse für DIN-Schienenmontage
Die rückseitige Winkelansicht zeigt die Gehäusetiefe, die seitlichen Strukturöffnungen und die Aufnahme für die Montage in der Elektroverteilung. Dadurch lässt sich die Einbaurichtung des Geräts vor der fachgerechten Installation klar nachvollziehen.
Messdaten direkt am Gerät
Die Detailansicht hebt die Frontbeschriftung des Smart Meters hervor. Sichtbar sind Modellbezeichnung, manuelle Anzeige, Messsymbole, dreiphasige Spannungsangabe, CT-Hinweis, Frequenzangabe und Genauigkeitsklasse sowie der SET-Taster.

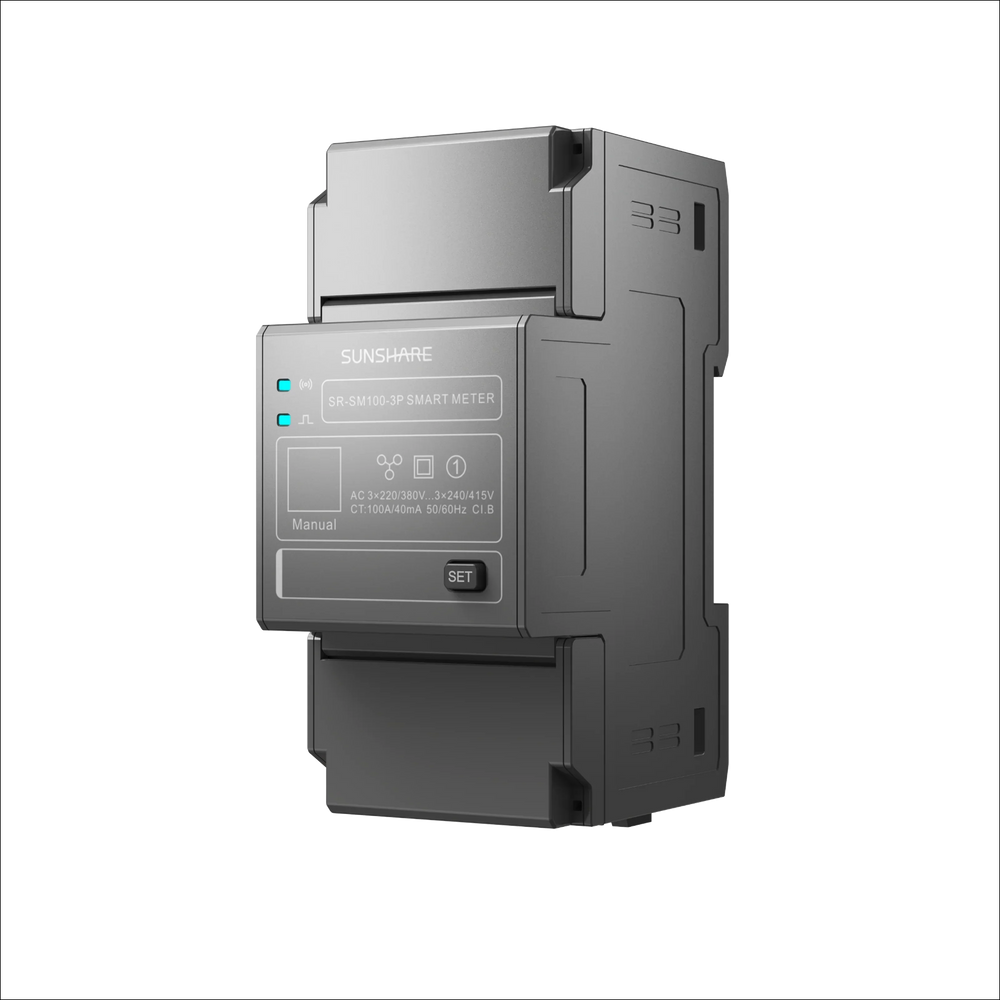

Details von Gehäuse und Anschlussseite
Die alternative Winkelansicht stellt die räumliche Anordnung von Frontmodul, Gehäuse und seitlichen Öffnungen heraus. Sie unterstützt die Produktidentifikation und zeigt, wie das Messgerät in seiner vorgesehenen Einbaulage auf einer DIN-Schiene ausgerichtet wird.
Passende Kurzanleitung
Die abgebildete Kurzanleitung ist dem Modell SR-SM100-3P Wi-Fi Smart Meter zugeordnet. Sie dient als Orientierung für Montage, Verdrahtung, Statusanzeigen, WLAN-Einrichtung und weitere Bedienschritte. Für die Installation sind ausschließlich die vollständigen Originalunterlagen maßgeblich.
Energieverbrauch per App überwachen
Die Sunshare App stellt Energieflüsse übersichtlich dar. Das Funktionsbild zeigt die Anzeige von Solarproduktion, Netzbezug, Batteriespeicher und Haushaltsverbrauch. Der Smart Meter überträgt die erfassten Werte über 2,4-GHz-WLAN oder Bluetooth 5.0 an das kompatible Sunshare-System.
Integration in Glory-Systeme
Im kompatiblen Glory-System unterstützt der Smart Meter die Erfassung der Energieflüsse zwischen Solarmodulen, Speicher, Netz und Haushalt. So kann das System überschüssige Energie speichern und die Nutzung im Haushalt anhand der gemessenen Werte koordinieren.
Montage auf der DIN-Schiene
Die Montageillustration zeigt die vorgesehene Befestigung des Smart Meters auf einer 35-mm-DIN-Schiene. Das Gerät ist für die Integration in Elektroverteilungen ausgelegt. Anschluss und Verdrahtung müssen gemäß Bedienungsanleitung und durch qualifiziertes Fachpersonal erfolgen.
Produktansicht für die Identifikation
Die freigestellte Produktansicht zeigt die Frontbeschriftung, den manuellen Bedienbereich, das Gehäuse und den seitlichen Aufbau des Smart Meters. Damit lässt sich der SR-SM100-3P vor der Montage eindeutig vom übrigen Systemzubehör unterscheiden.
Highlight
xProduktmerkmale
Dreiphasige Energiemessung
Erfasst Energieflüsse eines dreiphasigen Stromnetzes über drei Stromwandler.
WLAN und Bluetooth
Überträgt Messwerte per 2,4-GHz-WLAN oder Bluetooth 5.0 an das kompatible System.
iShareCloud-App
Ermöglicht die Anzeige von Spannung, Strom, Leistung und Energieflüssen in kompatiblen Sunshare-Systemen.
35-mm-DIN-Schiene
Kompakte Montage in Elektroverteilungen; Anschluss und Verdrahtung durch qualifiziertes Fachpersonal.
Spezifikation
xTechnische Daten
Identifikation
| Marke | Sunshare |
| Modellname | Glory-SmartMeter |
| Modell / MPN | SR-SM100-3P |
| EAN | 6978391030255 |
Messung und Netz
| Stromnetzsystem | 3P4W; laut Bedienungsanleitung außerdem 3P3W, 2P3W und 1P2W |
| Nennspannung | 3 × 220/380 V bis 3 × 240/415 V |
| Nennstrom / CT | 100 A / 40 mA |
| Frequenz | 50/60 Hz |
| Spannungsbereich | 0,8 Un bis 1,15 Un |
| Genauigkeitsklasse | Klasse B |
| Spannungsgenauigkeit | ±0,5 % |
| Strom-/Leistungsgenauigkeit | ±0,5 % |
| Genauigkeit elektrische Energie | ±1 % |
Kommunikation und Montage
| WLAN | 802.11 b/g/n, 2,4 GHz |
| Bluetooth | Bluetooth 5.0 |
| App | iShareCloud für Android und iOS |
| Montage | 35-mm-DIN-Schiene |
| Abmessungen L × B × H | 100 × 45 × 65,5 mm |
| CT-Kabel | ca. 1.000 ± 20 mm je 100-A-CT |
| Gehäusematerial | Kunststoff |
Umgebungsbedingungen
| Betriebstemperatur, nominal | −25 °C bis +55 °C |
| Erweiterter Temperaturbereich | −40 °C bis +70 °C |
| Luftfeuchtigkeit | ≤75 % |
| Atmosphärischer Druck | 86–106 kPa |
Lieferumfang
xLieferumfang
| Artikel | Menge |
|---|---|
| Sunshare Glory-SmartMeter SR-SM100-3P | 1 |
| Stromwandler, 100 A / 40 mA, mit Anschlusskabel | 3 |
| Bedienungsanleitung | 1 |
WLAN-/Bluetooth-Antenne, LED-Anzeige und SET-Taster sind im Smart Meter integriert. Separates Montage- oder weiteres Installationszubehör ist in den geprüften Produktangaben nicht eindeutig ausgewiesen.
Dokumente
xGarantie & Gewährleistung
Dokumente & Herstellerangaben
Herstellerinformationen
Hersteller und EU-Inverkehrbringer: Sunshare Tech DE GmbH, Zhang Hongde, Lurgiallee 10–12, 60439 Frankfurt am Main, Deutschland. Technischer Hersteller: Sunshare Technology Co., Ltd., Building A, No. 2999 Jiyin Avenue, Jiangning District, Nanjing, Volksrepublik China. Kontakt: support@sunsharetek.com.
Herstellergarantie
Für den SR-SM100-3P sind 18 Monate Herstellergarantie ab Lieferdatum dokumentiert. Reparatur oder Ersatz erfolgen gemäß den dokumentierten Garantiebedingungen, sofern die Bedienungsanleitung eingehalten und das Werksiegel nicht beschädigt wurde. Anschluss und Verdrahtung müssen durch qualifiziertes Fachpersonal erfolgen.
Zertifikate
- CE-RED
- TÜV
- RoHS
- EN 18031-1
- EN 18031-2
Für den Smart Meter wurde keine separate CE-, TÜV-, RoHS- oder EN-18031-Zertifikats-PDF bereitgestellt.
