Sunshare 800W Mikrowechselrichter0% MwSt. gem. § 12 Abs. 3 UStG
Beschreibung

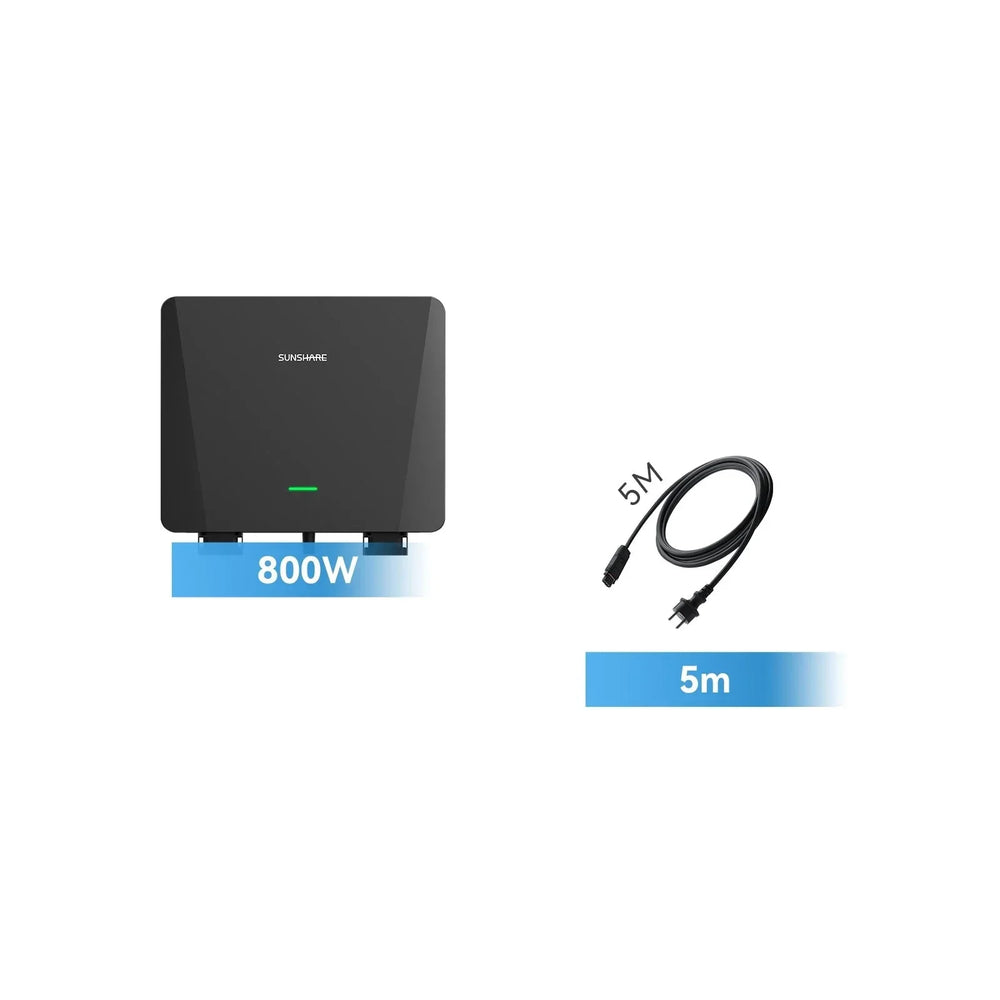

xFünf Meter Anschlussreichweite
Mit dem 5-m-AC-Kabel erreicht der Sunshare MWR-800-5M auch weiter entfernte Haushaltssteckdosen am Balkon. Die Grafik zeigt den 800-W-Mikro-Wechselrichter gemeinsam mit der 5-m-Ausführung. Damit lässt sich die Kabellänge eindeutig der ausgewählten Produktvariante zuordnen, ohne zusätzliche Adapter im AC-Leitungsweg einzuplanen.

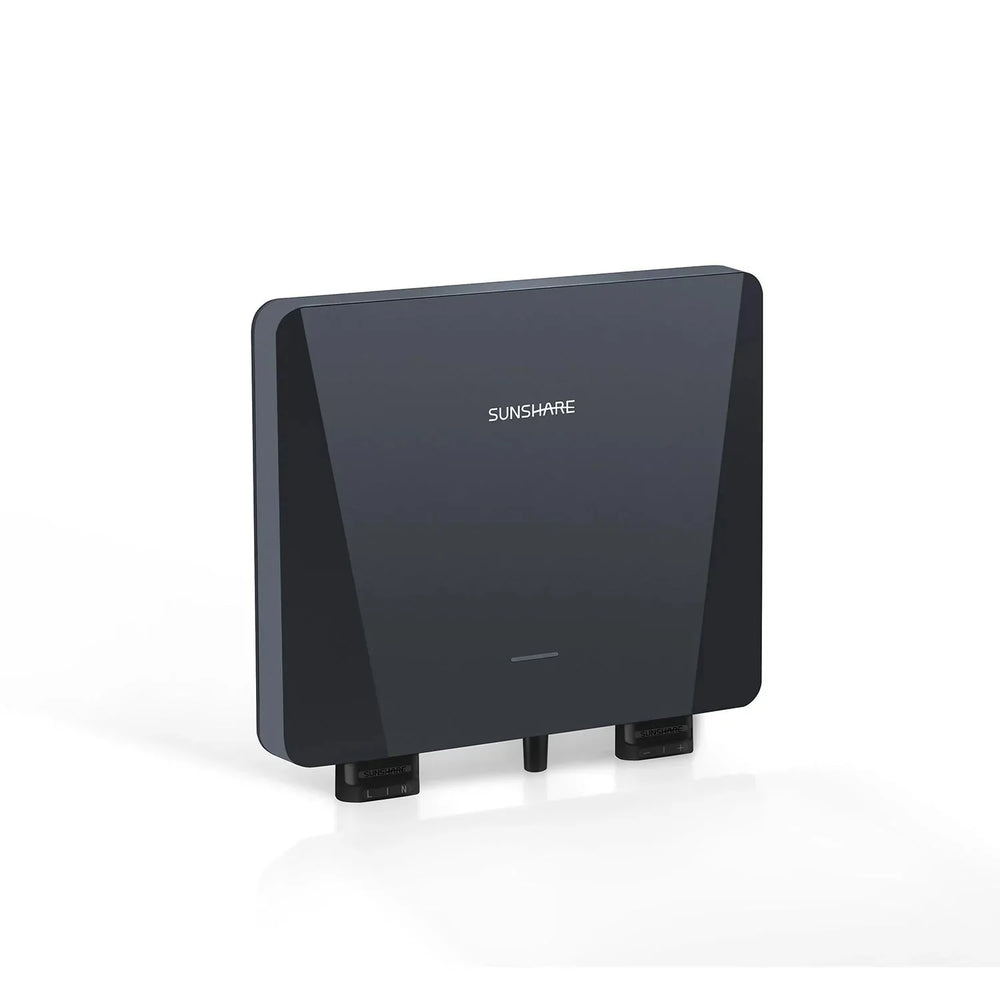

Kompakte Bauform im Detail
Die kompakte, schwarze Gehäuseform des Mikro-Wechselrichters ist aus einer schrägen Vorderansicht klar erkennbar. Die abgeschrägten Seiten und die flache Bauweise unterstützen eine platzsparende Montage am Balkonkraftwerk. Das reduzierte Produktdesign erleichtert die Orientierung bei der Installation und macht die Anschlussseite eindeutig von der sichtbaren Gerätefront unterscheidbar.

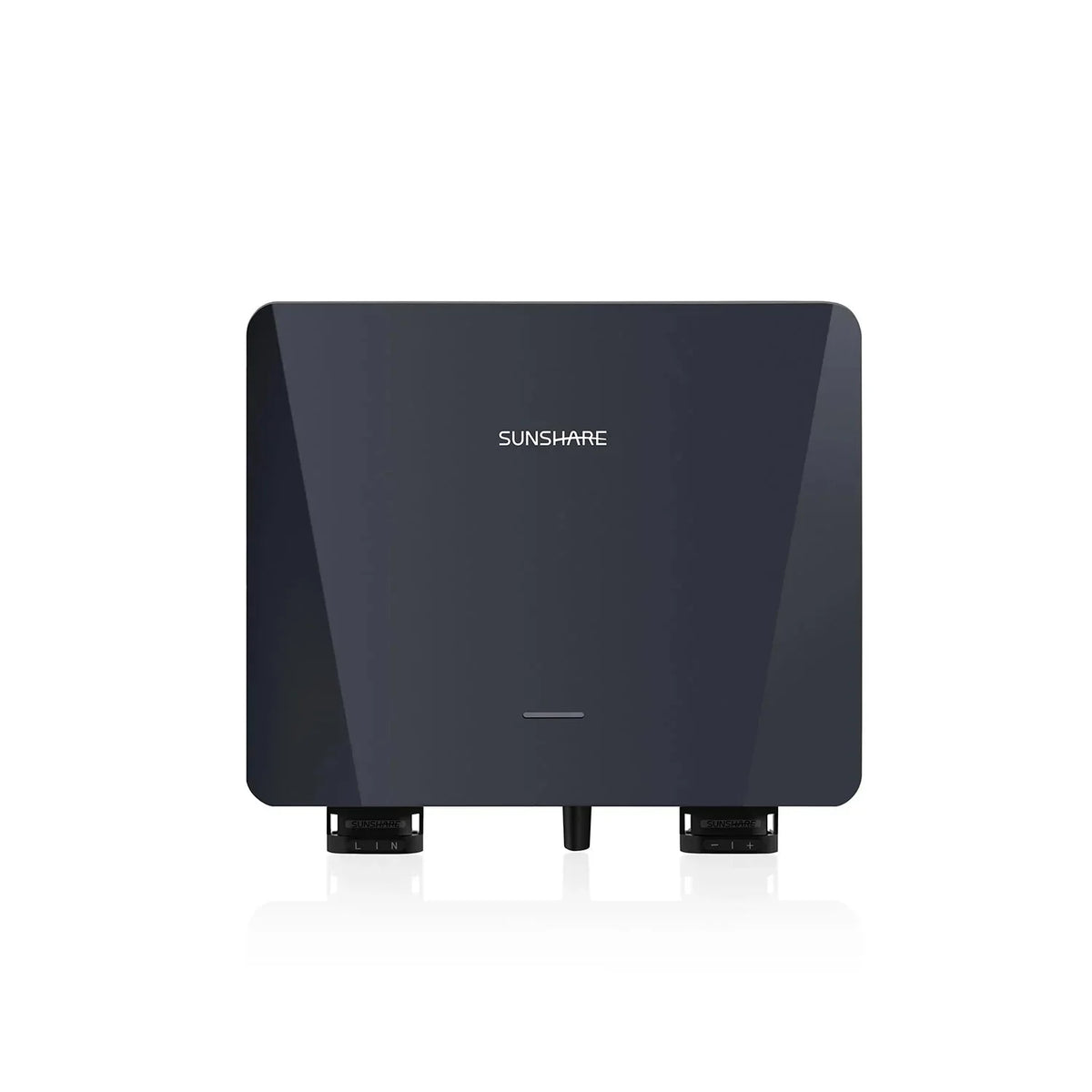

Klare Frontansicht des Wechselrichters
Die frontale Produktansicht zeigt den Sunshare Mikro-Wechselrichter vollständig und ohne ablenkende Umgebung. Das Gehäuse, das Sunshare-Logo und die unteren Anschlussbereiche sind übersichtlich angeordnet. Die Darstellung eignet sich zur schnellen Identifikation des Geräts und unterstützt die korrekte Ausrichtung bei der Montage am PV-System.

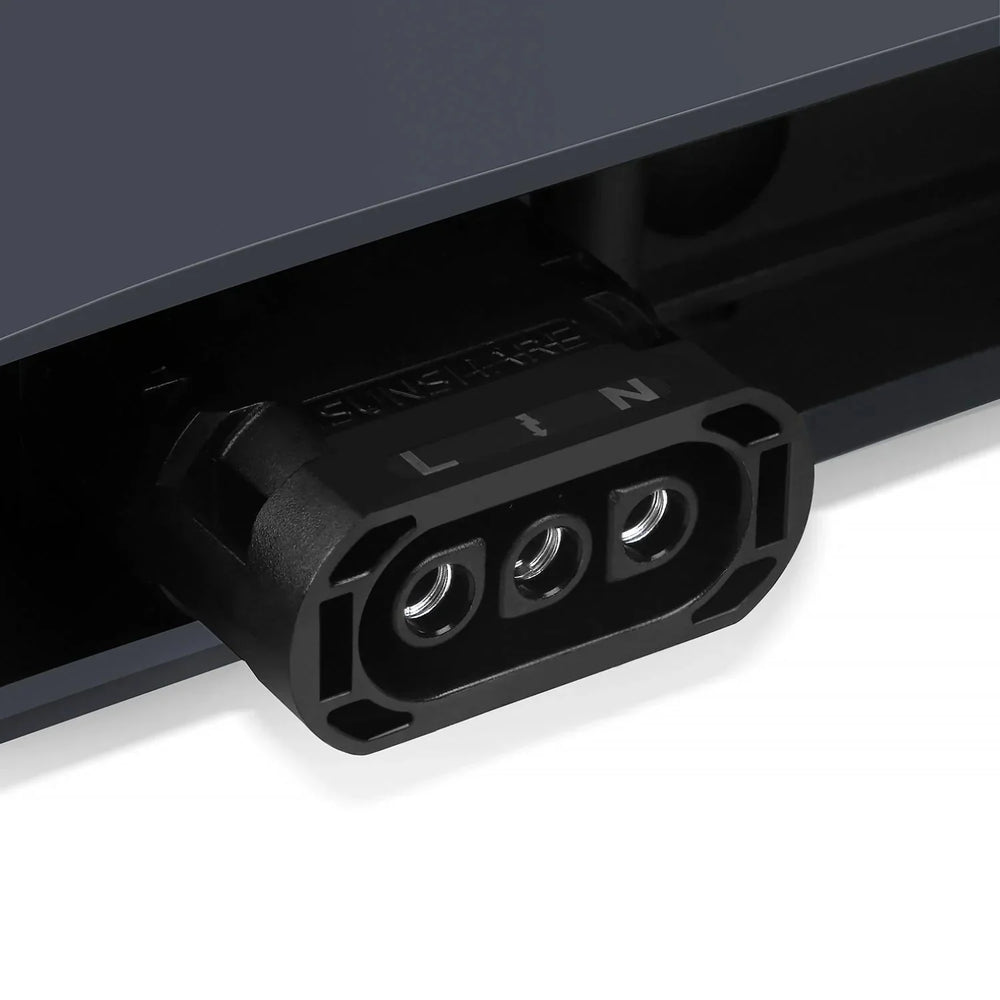

Anschlüsse präzise sichtbar
Die Detailaufnahme macht den Anschlussbereich des Wechselrichters besonders gut sichtbar. Erkennbar sind die markierten Leiteranschlüsse sowie die strukturierte Steckverbindung am Gehäuse. Das erleichtert die Zuordnung der Leitungen während der Installation. Die Abbildung dient der Orientierung am Gerät und ersetzt nicht die verbindlichen Anschluss- und Sicherheitshinweise.

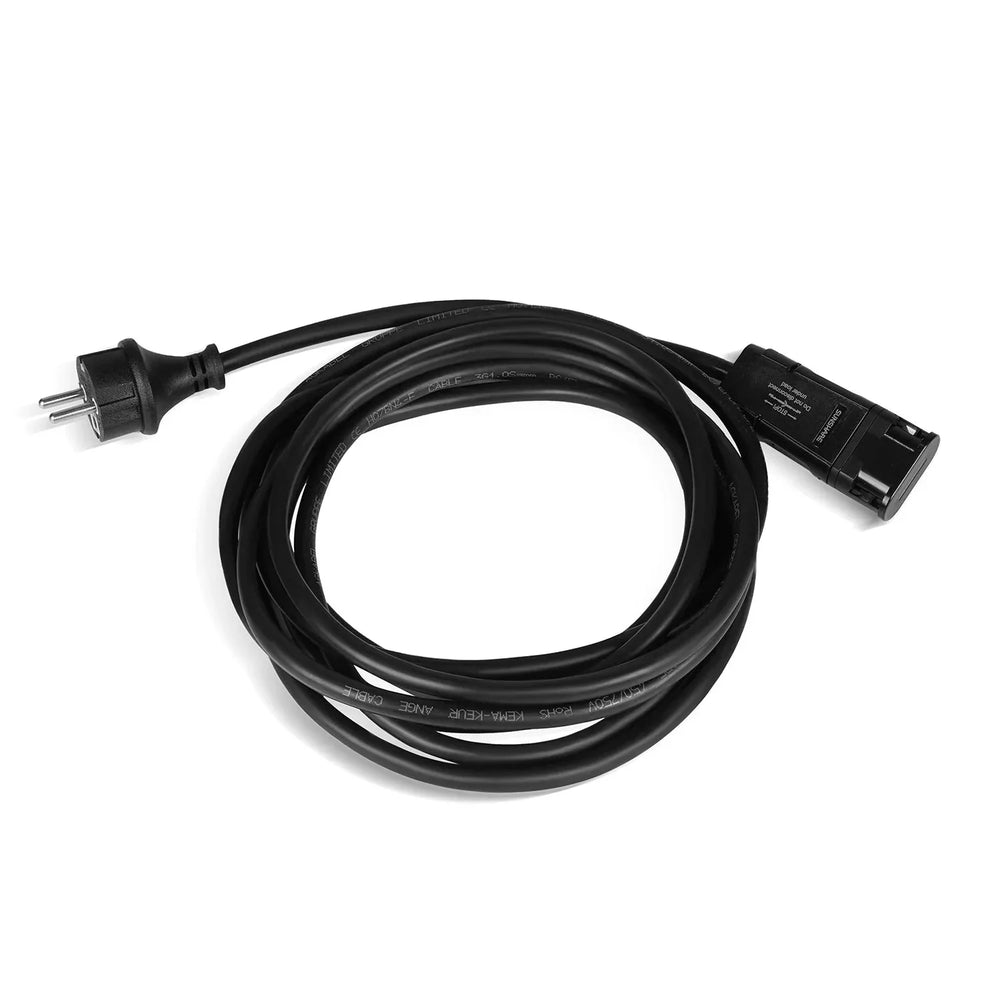

Schuko-Kabel für den Netzanschluss
Das abgebildete schwarze AC-Kabel besitzt einen Schuko-Stecker für den Anschluss an eine geeignete Haushaltssteckdose. Am anderen Ende befindet sich der passende Geräteanschluss für den Mikro-Wechselrichter. Die klare Einzelansicht unterstützt die Identifikation des mitgelieferten Kabeltyps und zeigt die robuste, für den vorgesehenen Einsatz ausgelegte Leitungsführung.

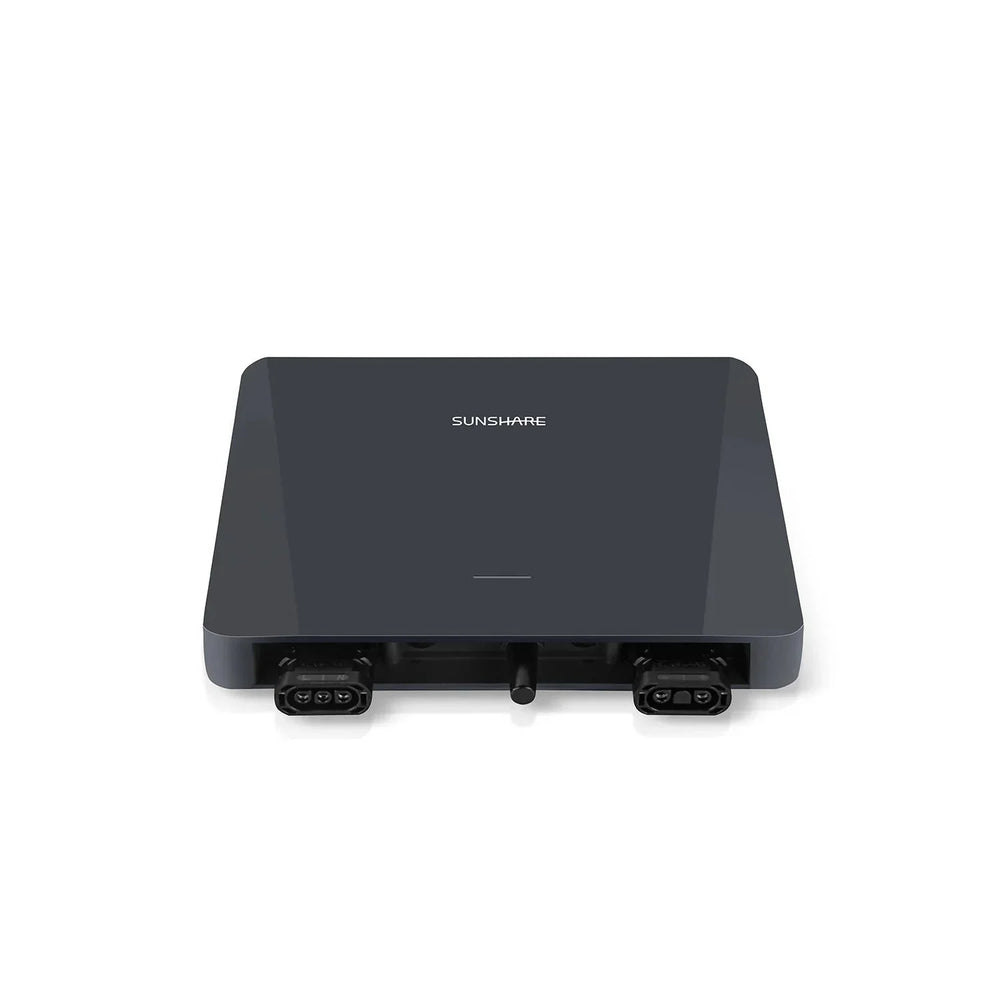

Unterseite mit Anschlussbereich
Die Ansicht von unten zeigt die Anschlussbereiche und die Gehäuseunterseite des Sunshare Mikro-Wechselrichters. Dadurch werden die Positionen der Steckverbindungen und die räumliche Anordnung am Gerät nachvollziehbar. Die Perspektive unterstützt die Vorbereitung der Verkabelung, bevor das Gerät am vorgesehenen Montagepunkt befestigt und angeschlossen wird.

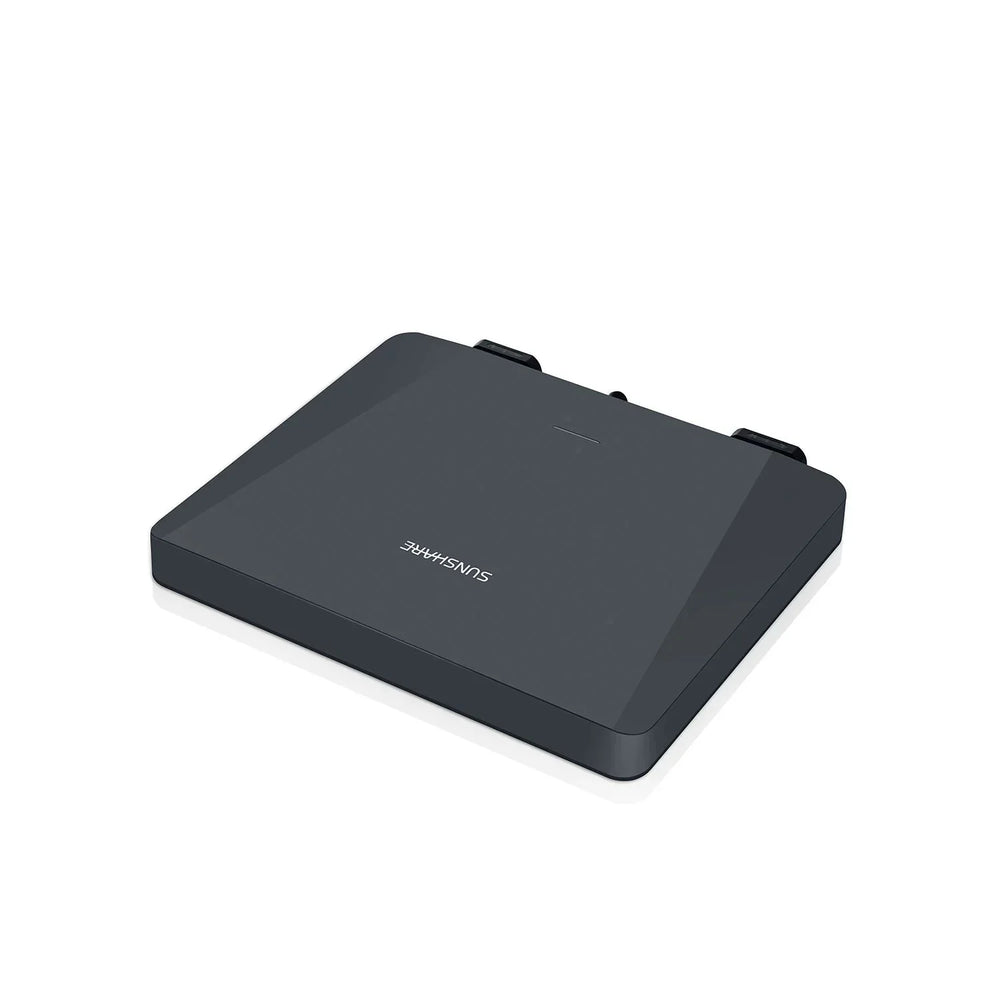

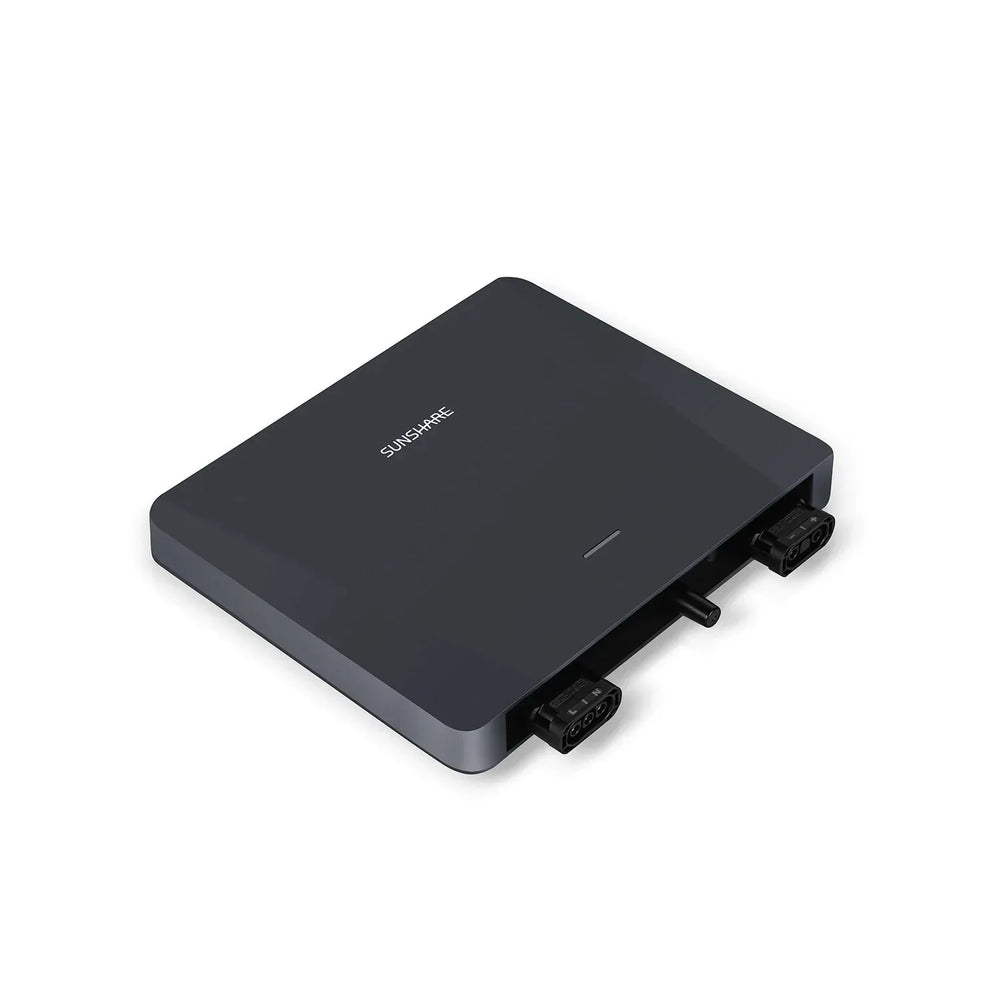

Schlankes Gehäuse aus der Draufsicht
Die schräge Draufsicht verdeutlicht die flache Gehäuseform, die abgerundeten Kanten und die Position der Anschlussseite. So lässt sich der Platzbedarf des Geräts bei der Planung eines Balkonkraftwerks besser einschätzen. Die weiße Umgebung lenkt den Blick vollständig auf die Produktkontur und die konstruktiven Details des Wechselrichters.

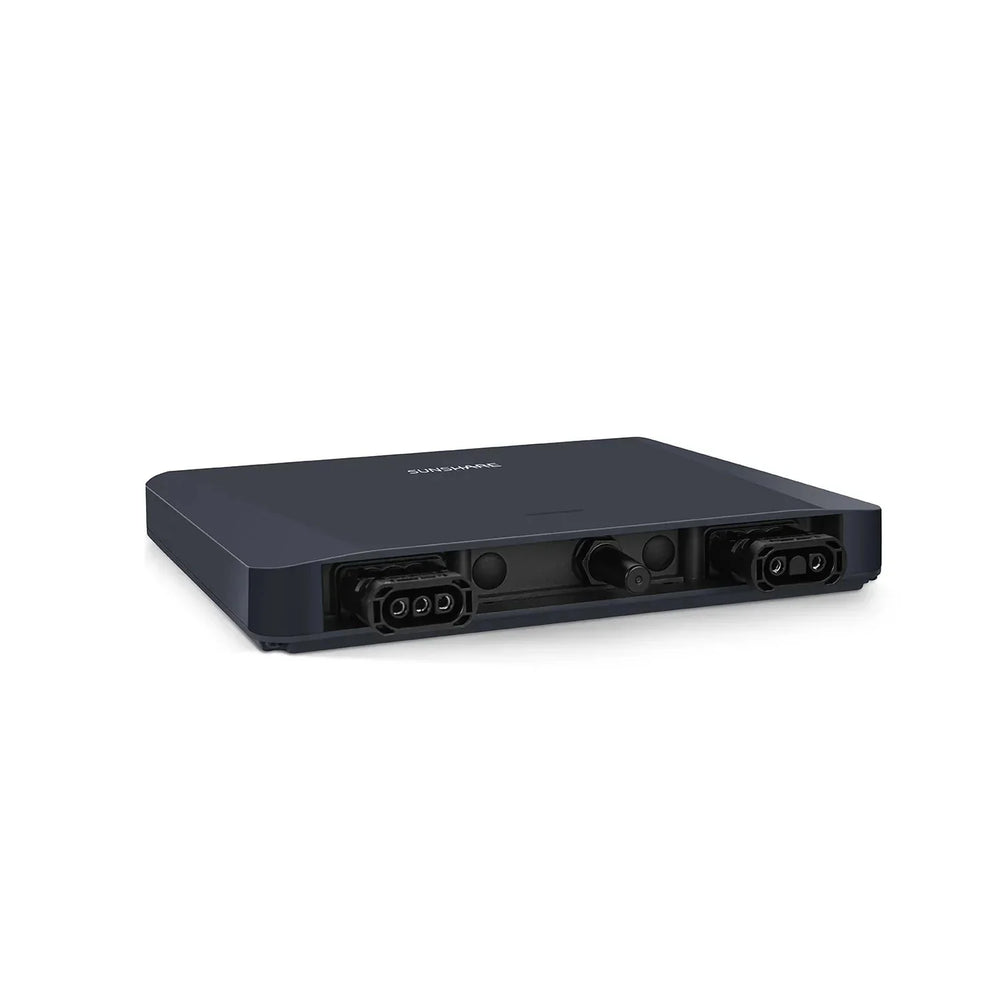

Rückseite und Schnittstellen
Die rückseitige Perspektive stellt die Schnittstellen und die geringe Gehäusehöhe des Mikro-Wechselrichters heraus. Sie zeigt, wie die Anschlüsse aus der Geräteebene herausgeführt werden und erleichtert die Orientierung bei der Montage. Die Abbildung ist besonders hilfreich für die Planung von Kabelwegen und den verfügbaren Raum hinter dem PV-Modul.
Leistung per App überwachen
Die Funktionsgrafik zeigt den Sunshare Ray Mikro-Wechselrichter gemeinsam mit einer Smartphone-App. Dargestellt werden die App-Anbindung, die Echtzeit-Überwachung und der Hinweis auf Überspannungsschutz. Zusätzlich nennt die Grafik 800 W und zehn Jahre Garantie. Die Abbildung veranschaulicht damit die digitale Überwachung des Betriebszustands und der Solarleistung.
Nachweis der Netzkonformität
Die Vorschau zeigt eine Certificate of Conformity für den Sunshare Mikro-Wechselrichter. Das Dokument gehört zu den technischen Konformitätsunterlagen des Produkts und unterstützt die Einordnung für den Netzanschluss. Die eigentlichen Zertifikatsdetails, Geltungsbereiche und Modellangaben sind in der verlinkten Originalbescheinigung vollständig nachzulesen.
RED und EMV bestätigt
Diese Dokumentvorschau zeigt eine Attestation of Conformity aus dem Bereich RED und EMV. Sie verweist auf die geprüften Anforderungen an Funkfunktion und elektromagnetische Verträglichkeit des Systems. Für eine belastbare technische oder rechtliche Bewertung sind ausschließlich die vollständigen Zertifikatsunterlagen maßgeblich, die im Dokumentbereich dieser Produktseite bereitgestellt werden.
Elektrische Sicherheit dokumentiert
Die Sicherheitsbescheinigung dokumentiert die technische Prüfung des Mikro-Wechselrichters durch eine unabhängige Zertifizierungsstelle. Die Vorschau ordnet das Dokument dem Sunshare Gerät zu und macht die Sicherheitsunterlagen direkt sichtbar. Für konkrete Normen, Modellbezeichnungen und Gültigkeitsangaben ist die vollständige PDF-Datei im Dokumentbereich heranzuziehen.
Weitere Sicherheitsprüfung dokumentiert
Eine weitere TÜV-Sicherheitsbescheinigung ergänzt die Konformitätsunterlagen des Sunshare Mikro-Wechselrichters. Die Abbildung zeigt das offizielle Zertifikatslayout und die zugehörige Prüfkennzeichnung. Sie dient als übersichtlicher Hinweis auf vorhandene Sicherheitsdokumente; verbindliche Aussagen zu Normen, Modellumfang und Laufzeit ergeben sich ausschließlich aus dem verlinkten Original-PDF.
Anschluss und Stromfluss verstehen
Das Anschlussdiagramm zeigt PV-Module, DC-Verlängerung, Mikro-Wechselrichter und Netzanschluss in einer beispielhaften Verbindung. Beschriftet sind PV1, PV2, ein 2,9-m-DC-Verlängerungskabel sowie ein separat erhältliches 0,5-m-MC4-Adapterkabel. Der Hinweis auf ein MPPT verdeutlicht die dargestellte Eingangskonfiguration und ersetzt keine Installationsanleitung.
Highlight
xHighlights
800 W AC-Nennleistung
Netzgekoppelter Mikro-Wechselrichter mit 800 W Nenn- und Maximalleistung für kompakte Sunshare-Balkonkraftwerke.
Für bis zu 1.200 Wp PV
Die Produktangabe empfiehlt eine maximale PV-Leistung von 1.200 Wp und ermöglicht eine passende Auslegung des angeschlossenen Balkonkraftwerks.
WLAN und App-Überwachung
Die Verbindung mit der Sunshare-App unterstützt die Überwachung von Betriebszustand, Leistung und Energieertrag über WLAN.
5 m Schuko-Anschluss
Die Variante ist mit einem 5 m langen AC-Anschlusskabel und Schuko-Stecker für den Anschluss an eine geeignete Haushaltssteckdose ausgestattet.
Spezifikation
xTechnische Daten
Identifikation
| Marke | Sunshare |
| Produkt | MWR-800-5M |
| Hersteller-/Variantenbezeichnung | SR-C800EU-5 |
| Basis-Modell in den TÜV-Unterlagen | SR-C800EU |
| EAN | 6978391030002 |
| Produkttyp | Netzgekoppelter PV-Mikro-Wechselrichter |
| AC-Kabel | 5 m, Schuko-Stecker |
Eingangsseite DC
| Empfohlene maximale PV-Leistung | 1.200 Wp |
| Maximale PV-Leerlaufspannung | 60 V DC |
| MPPT-Spannungsbereich | 22–55 V DC |
| MPPT-Spannungsbereich bei Volllast | 32–45 V DC |
| Maximaler DC-Eingangsstrom | 28 A |
| Maximaler PV-Kurzschlussstrom | 32 A |
| MPPT-Tracker | 1 gemäß TÜV-Konformitätsunterlagen |
Ausgangsseite AC
| Nenn-/Maximalleistung | 800 W / 800 VA |
| Netzanschluss | 1P+N+PE, 230 V AC |
| Nennfrequenz | 50/60 Hz |
| Nennausgangsstrom | 3,48 A |
| Zulässiger Netzspannungsbereich | 184–253 V AC |
| Zulässiger Netzfrequenzbereich | 47,5–51,5 Hz bzw. 57,5–61,5 Hz |
| Einschaltstrom | 9 A, 80 µs |
| Maximaler Ausgangsüberstromschutz | 9,5 A |
| Klirrfaktor THD | < 5 % |
| Leistungsfaktorbereich | 0,95 induktiv bis 0,95 kapazitiv |
Allgemeine Daten
| Spitzenwirkungsgrad | 97 % |
| MPPT-Tracking-Genauigkeit | > 99,5 % |
| Schutzart | IP66/IP67 |
| Schutzklasse | I |
| Betriebstemperatur | −40 bis +65 °C; Derating ab 45 °C laut Zertifikat |
| Abmessungen (L × B × H) | 242 × 200 × 33 mm |
| Gewicht | ca. 3 kg |
Hinweis: Die TÜV-Unterlagen nennen einen MPPT-Tracker und eine maximale Betriebstemperatur von +65 °C mit Derating ab 45 °C. Abweichende Händlerangaben wurden nicht stillschweigend übernommen.
Lieferumfang
xLieferumfang
| Artikel | Menge |
|---|---|
| Sunshare MWR-800 / SR-C800EU Mikro-Wechselrichter | 1 |
| AC-Netzanschlusskabel, 5 m, mit Schuko-Stecker | 1 |
| Montageklammern | 2 |
| Kurzanleitung bzw. Montage- und Sicherheitshinweise | 1 |
Die Montageklammern und die Kurzanleitung stammen aus den verfügbaren Verpackungsangaben und sollten vor Wareneingang anhand der gelieferten Verpackung geprüft werden.
Dokumente
xGarantie & Gewährleistung
Dokumente & Herstellerangaben
Herstellerinformationen
Hersteller: Sunshare Technology Co., Ltd.
Deutsche Hersteller-/Markenangabe: Sunshare Tech DE GmbH
Deutsche Anschrift: Lurgiallee 10–12, 60439 Frankfurt am Main, Deutschland
Support: support@sunsharetek.com
Ursprungsland: Volksrepublik China
Herstellergarantie
Für den Mikro-Wechselrichter gilt eine Herstellergarantie von 10 Jahren. Die Frist beginnt mit dem nachweisbaren Kaufdatum. Für die Bearbeitung können Kaufbeleg, Bestellnummer, Seriennummer und ein Defektnachweis erforderlich sein. Schäden durch falsche Installation oder Bedienung, ungeeignete Spannung oder Frequenz, Feuchtigkeit, unautorisierte Reparaturen, entfernte Seriennummern und höhere Gewalt sind ausgeschlossen.
