Sunshare 2× 200 W Solarmodule Set0% MwSt. gem. § 12 Abs. 3 UStG
Beschreibung

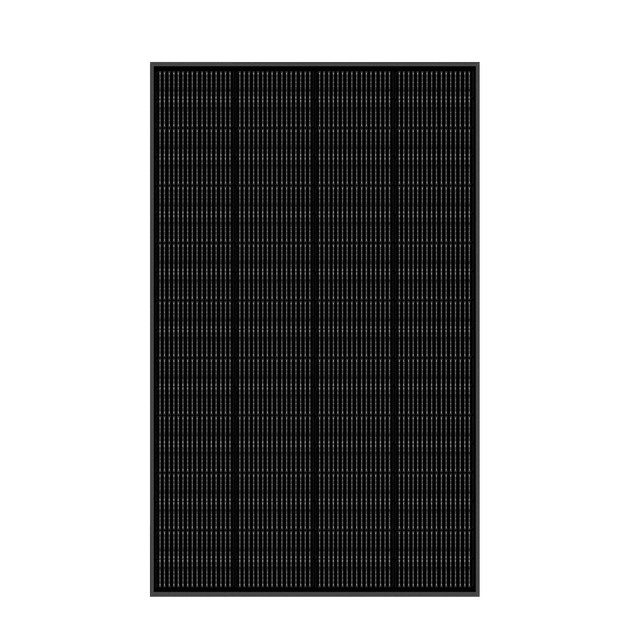

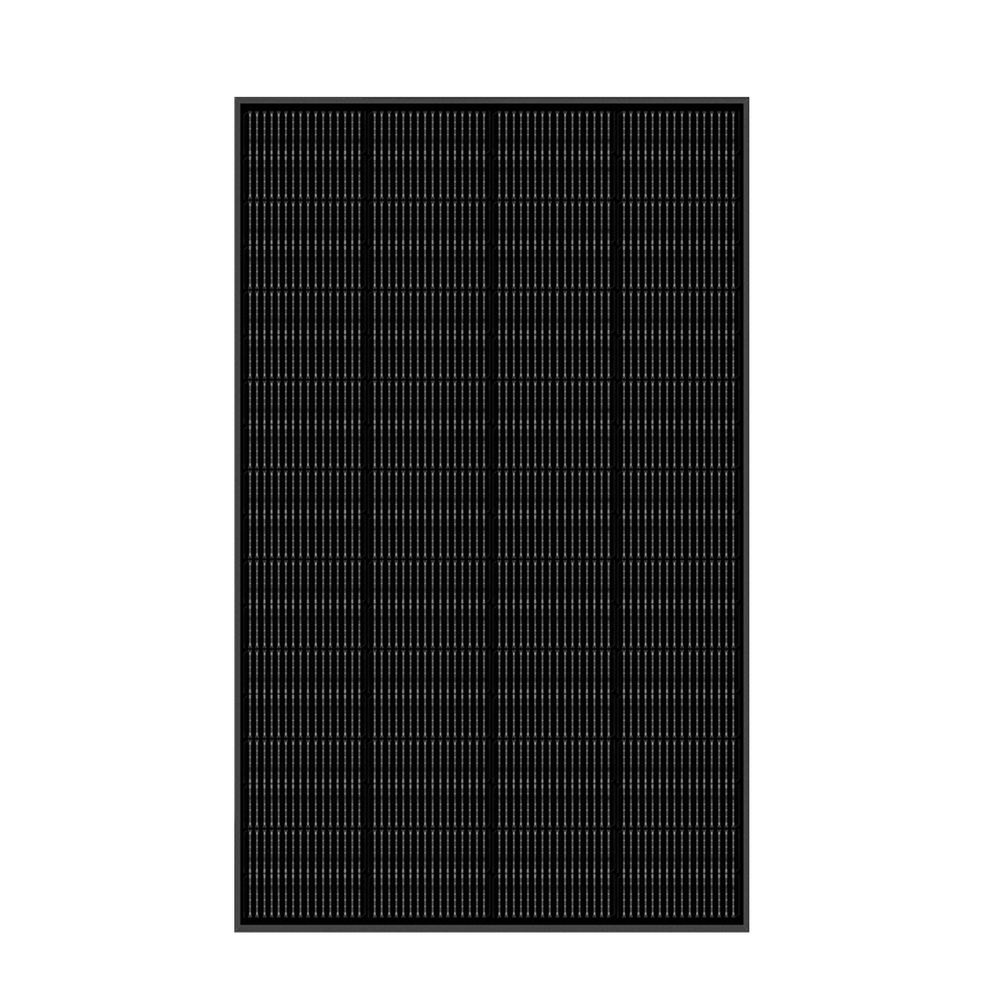

xKompakte Solarleistung für Balkone
Das Sunshare Ray-200W-2 kombiniert zwei kompakte Solarmodule mit jeweils 200 Wp zu 400 Wp Gesamtleistung. Die schwarze Full-Black-Ausführung und das handliche Format eignen sich für Balkone sowie andere Montageflächen mit begrenztem Platz. Jedes Modul nutzt monokristalline N-Typ-TOPCon-Zellen.

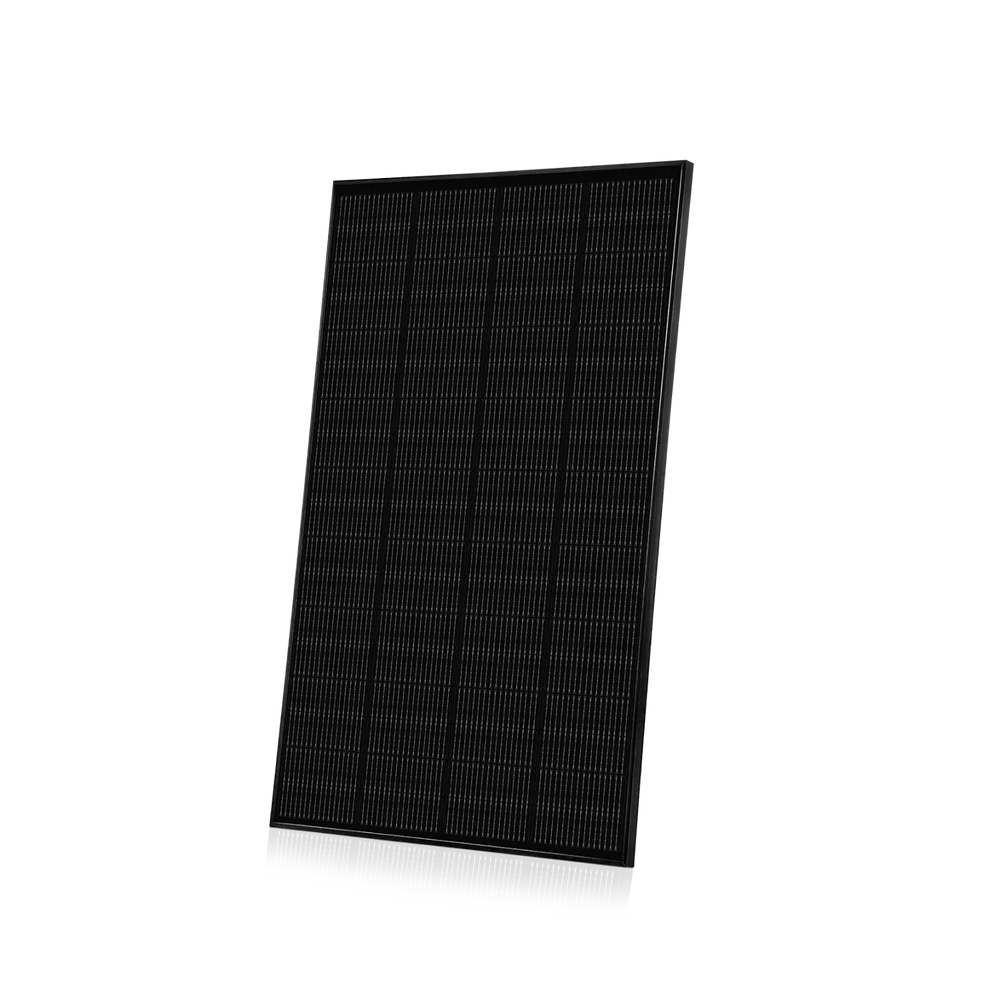

Schlankes Modulprofil
Die schräge Seitenansicht zeigt den schlanken Aufbau mit Aluminiumrahmen und Frontglas. Mit 1.236 × 766 mm pro Modul bleibt das Format kompakt und lässt sich auf kleinen oder verwinkelten Flächen gut handhaben. Die ausgewiesene Bauhöhe beträgt laut Hersteller und Datenblatt 24 mm.

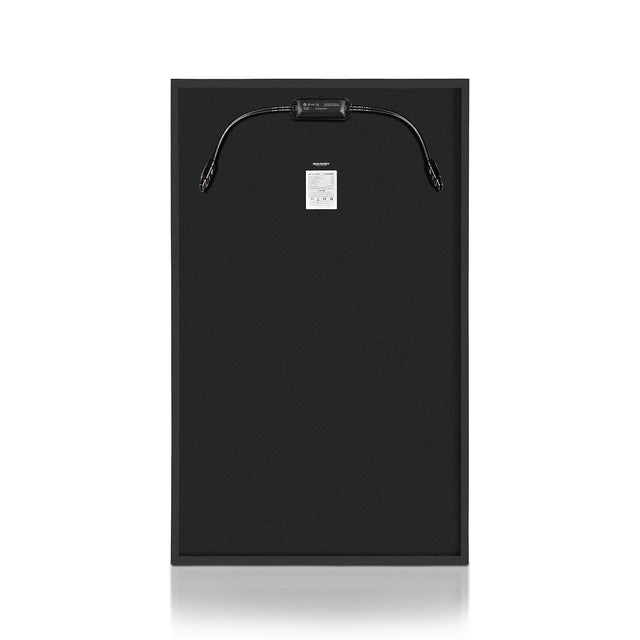

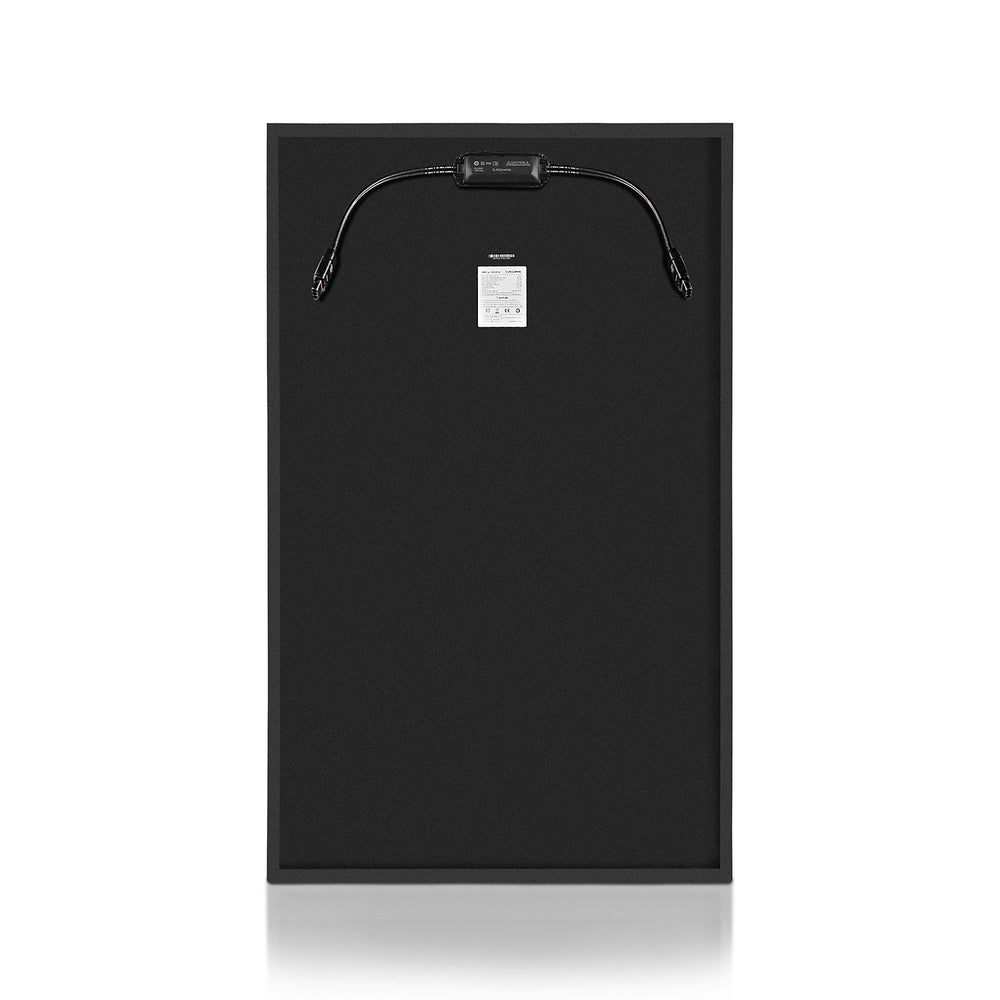

Rückseite mit Anschlüssen
Auf der Rückseite sind Anschlussdose, vorinstallierte Kabel und Typenschild übersichtlich angeordnet. So bleiben die Anschlusspositionen bei der Montage gut nachvollziehbar. Die Module sind für den dauerhaften Einsatz im Außenbereich ausgelegt und verfügen über eine schwarze Rückseite sowie einen Rahmen aus Aluminiumlegierung.

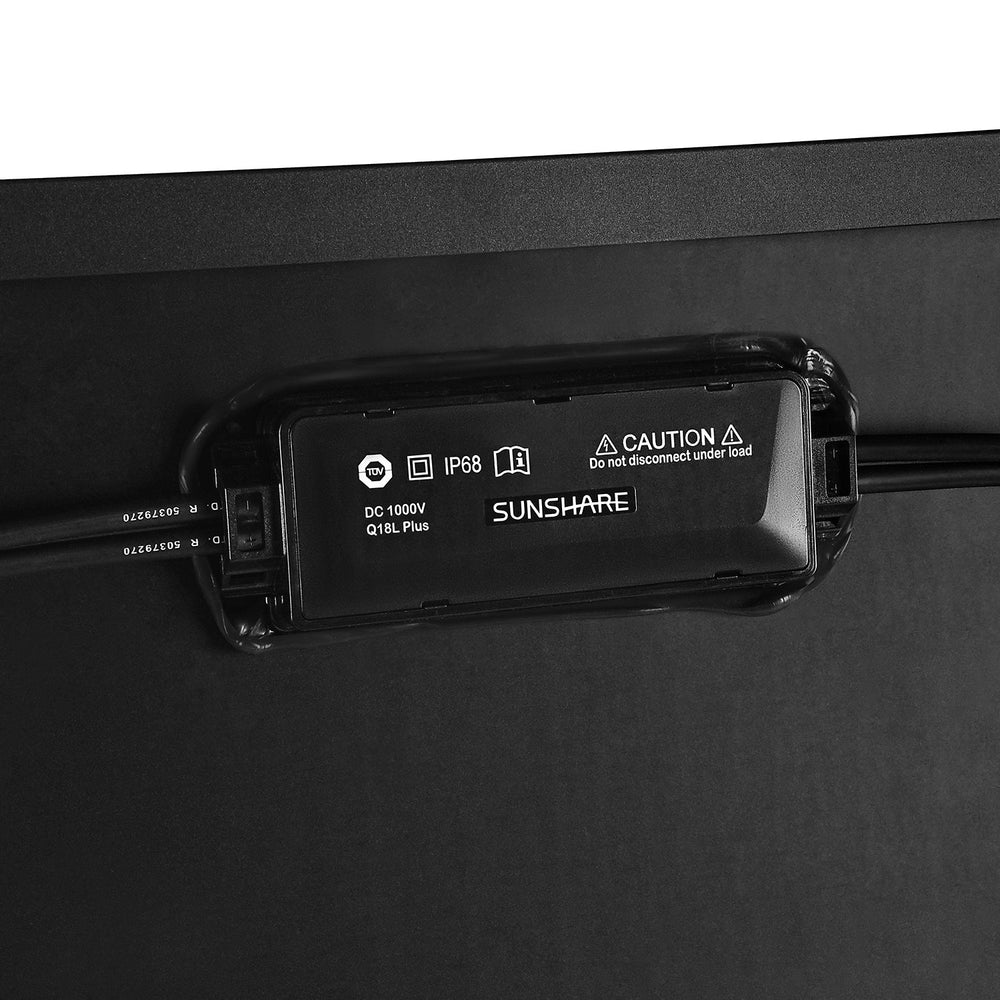

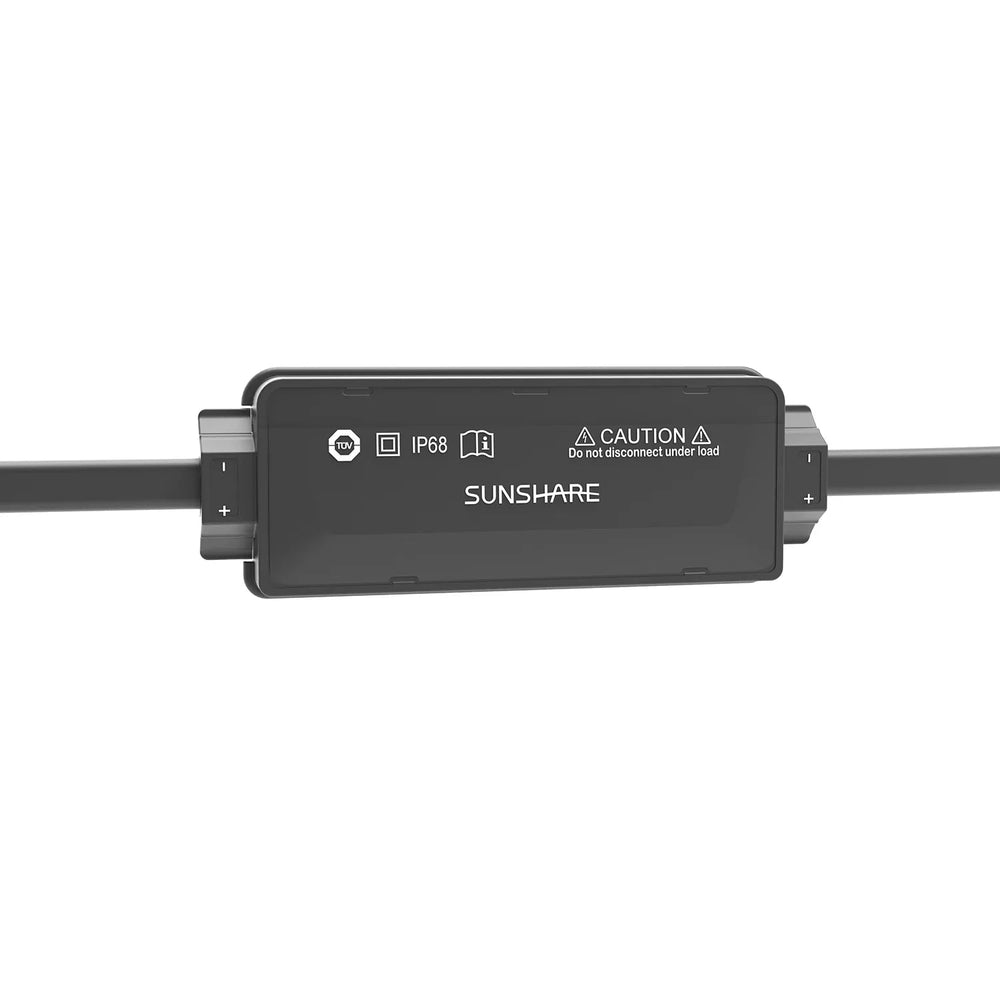

Geschützte Anschlussdose
Die Anschlussdose ist IP68-geschützt und trägt gut sichtbare Sicherheitskennzeichnungen. Dazu gehören TÜV, IP68, Polarität sowie der Hinweis „Do not disconnect under load“. Die integrierte Dose unterstützt eine geschützte elektrische Verbindung der Solarmodule im vorgesehenen System.

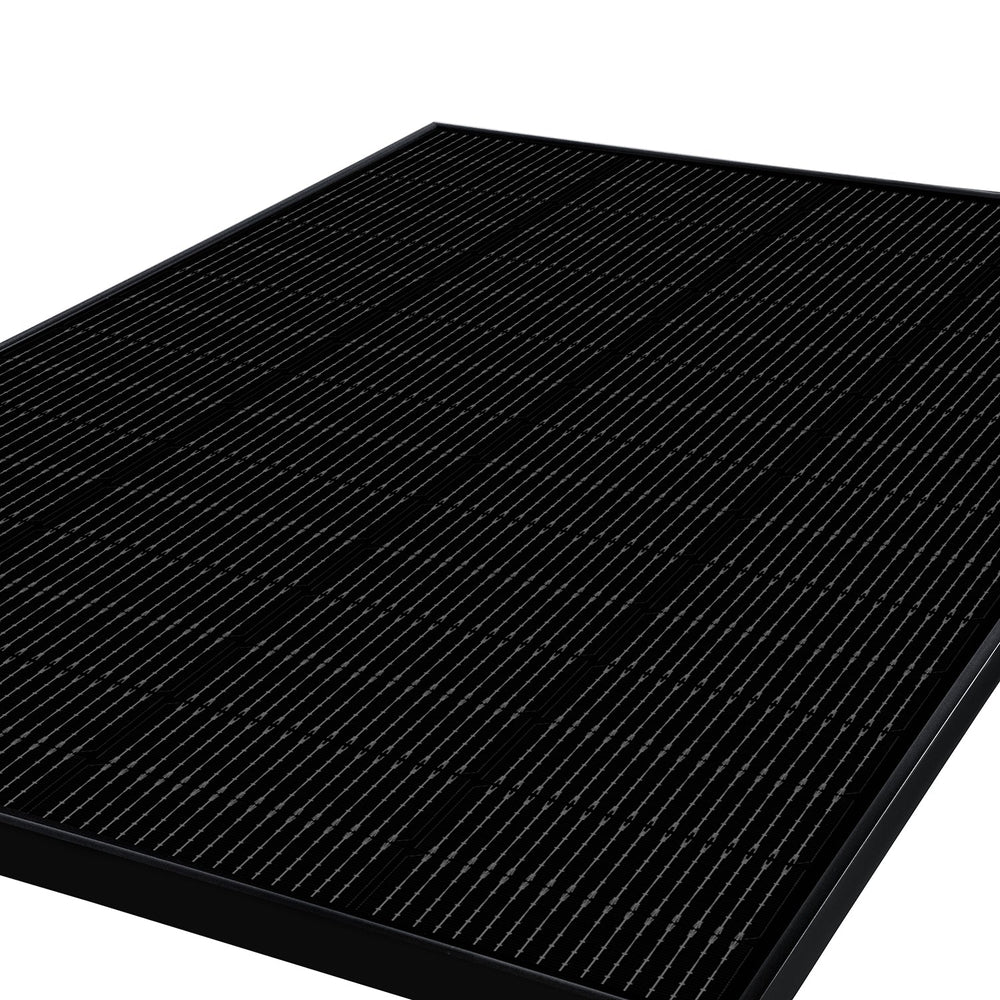

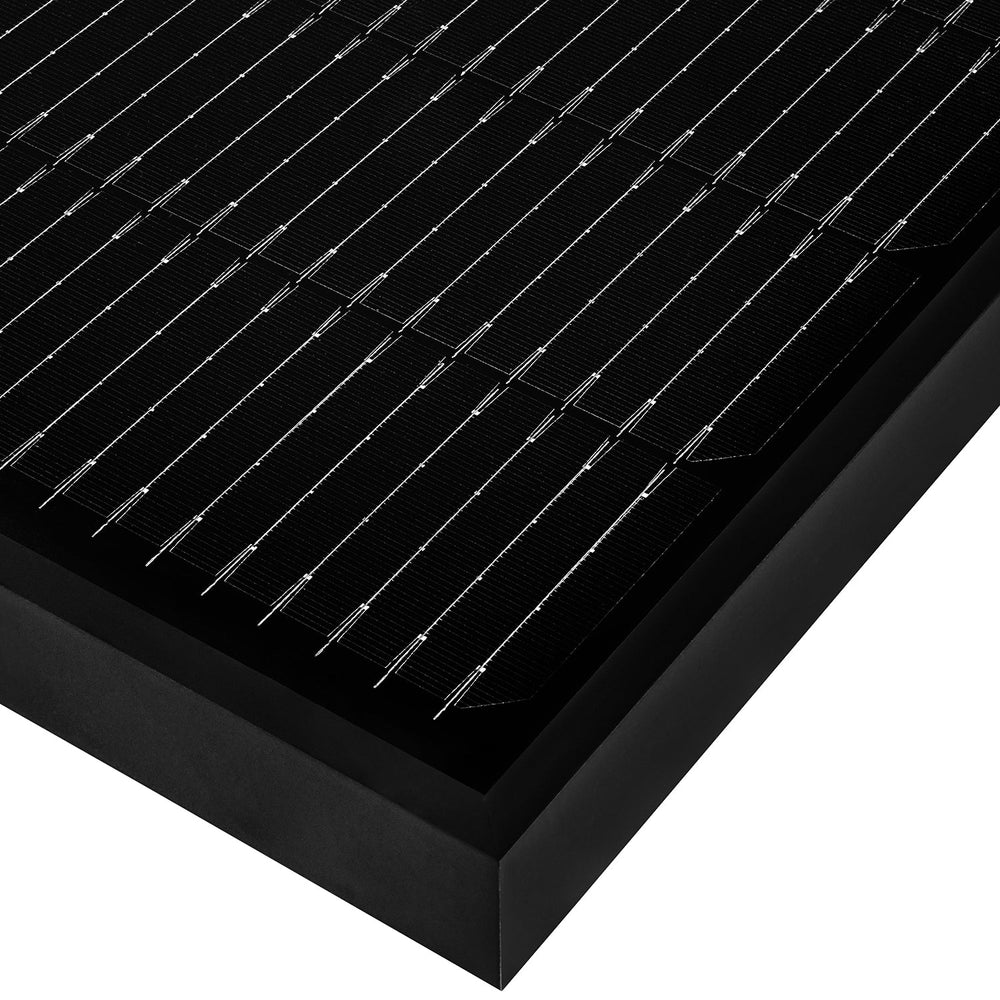

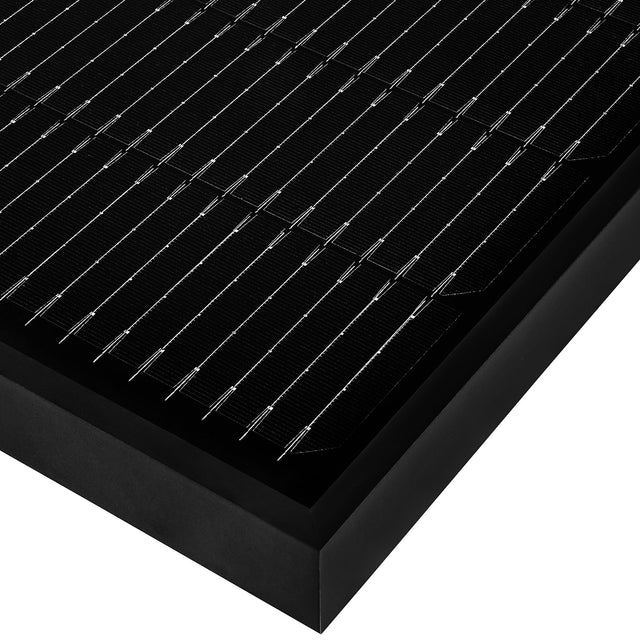

Full-Black-Zellfläche
Die Nahaufnahme zeigt die gleichmäßige schwarze Zellfläche und den dunklen Rahmen. Die monokristallinen N-Typ-TOPCon-Zellen erreichen laut Produktdaten einen Zellwirkungsgrad von mindestens 25 %. Das durchgehend schwarze Erscheinungsbild fügt sich unaufdringlich in moderne Balkonflächen ein.

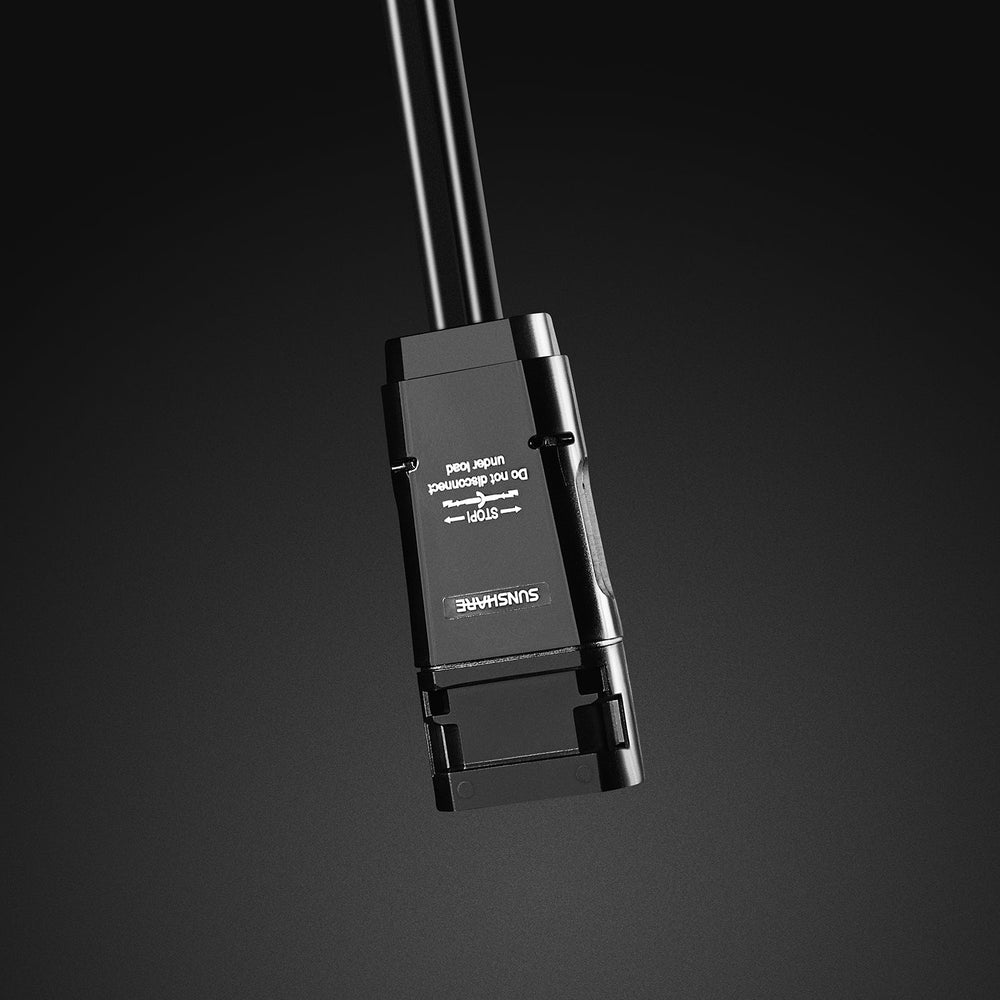

Sichere Steckverbindung
Der Anschlussstecker ist für die vorinstallierte Solarverkabelung ausgeführt. Auf dem Gehäuse sind SUNSHARE, STOP und „Do not disconnect under load“ sichtbar. Die Beschriftung erinnert an die sichere Handhabung der Verbindung; der Adapter für Fremdwechselrichter ist nicht automatisch Bestandteil des Sets.
Vorinstallierte Solaranschlüsse
Die Kabel- und Steckeranordnung am Modul erleichtert die elektrische Verbindung innerhalb eines passenden Sunshare-Ray-Systems. Dargestellt sind die vorinstallierten Solarleitungen und mehrere Anschlussstecker. Für Geräte anderer Marken kann zusätzlich ein passendes MC4-Adapterkabel erforderlich sein. Die Kabelgröße beträgt 4 mm².
Wichtige Leistungsdaten
Die Hersteller-Grafik fasst zentrale Moduldaten zusammen: 200 Wp Leistung je Platte, N-Typ-Zelltechnologie, etwa 7,5 kg Gewicht, mindestens 25 % Wirkungsgrad, IP68 sowie 1.236 × 766 mm Modulmaß. Die Darstellung dient als kompakte Orientierung; verbindlich sind die technischen Angaben und deren ausgewiesene Toleranzen.

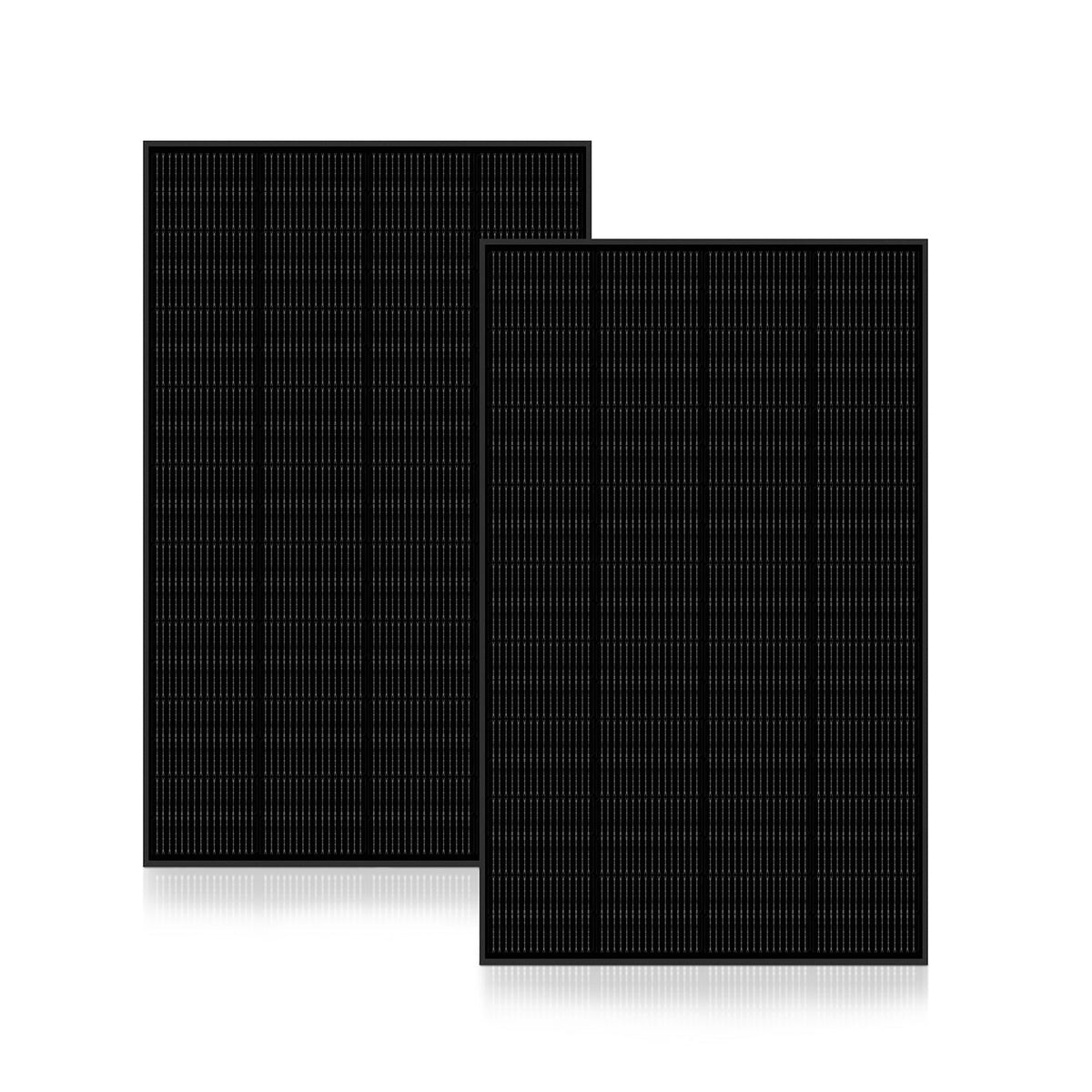

Zwei Module im Einsatz
Das Bild zeigt zwei schwarze Ray-Module als zusammengehöriges Produktmotiv. Zusammen liefern sie 400 Wp Nennleistung. Die klare, reduzierte Inszenierung macht die Setgröße und die einheitliche Full-Black-Oberfläche sichtbar, ohne zusätzliche Komponenten als Lieferumfang darzustellen.
Anschluss als Systembeispiel
Das Flussdiagramm zeigt ein Anschlussbeispiel mit zwei Solarmodulen, PV1/PV2, Mikro-Wechselrichter und Sunshare-Speicher. Es erläutert die Systemlogik sowie ein 0,5-m-MC4-Adapterkabel und ein 2,9-m-DC-Verlängerungskabel. Die Darstellung ist ein Beispiel und ersetzt nicht die Anleitung; Zubehör und Speicher sind nicht automatisch enthalten.
Batteriespeicher anschließen
Die Batterieskizze zeigt die Verschaltung von zwei Sunshare-200-W-Solarmodulen mit PV-Eingängen eines Batteriespeichers. Beschriftete Plus- und Minusleitungen unterstützen die Orientierung bei der Verkabelung. Adapterkabel und Speicher gehören nicht zum bestätigten Lieferumfang des Ray-200W-2.
Mikro-Wechselrichter verbinden
Dieses Diagramm visualisiert den Anschluss von zwei Sunshare-200-W-Solarmodulen an einen Mikro-Wechselrichter. Die beiden Module und die Steckverbindungen sind eindeutig bezeichnet. Für Wechselrichter anderer Marken kann ein passendes MC4-Adapterkabel notwendig sein; der Mikro-Wechselrichter selbst ist nicht Bestandteil dieses Modulpakets.
Speicheranschluss im Überblick
Die letzte Anschlussdarstellung konzentriert sich auf die Verbindung zweier Sunshare-200-W-Solarmodule mit einem Speicher- oder Eingangssystem. Kabelwege und Polaritätsführung sind schematisch dargestellt. Sie unterstützt die technische Orientierung, enthält aber keine Zusage, dass Speicher, Adapter oder Montagehalterungen mitgeliefert werden.
Highlight
xHighlights
400 Wp Gesamtleistung
Zwei Module mit jeweils 200 Wp ergeben zusammen 400 Wp Nennleistung.
N-Typ-TOPCon-Zellen
Monokristalline N-Typ-TOPCon-Zellen mit einem angegebenen Zellwirkungsgrad von mindestens 25 %.
Kompaktes Full-Black-Format
Pro Modul 1.236 × 766 mm, mit schwarzer Rückseite und Aluminiumrahmen.
IP68-Anschlussdose
Geschützte Anschlussdose, 1,6-mm-Frontglas und Auslegung für den dauerhaften Einsatz im Außenbereich.
Spezifikation
xTechnische Daten
Produkt und Leistung
| Produkt | Sunshare Ray-200W-2 |
| ERP Artikel-Nr. | 10987 |
| EAN | 6978391030095 |
| Ausführung | 2 Solarmodule, Full Black |
| Nennleistung je Modul | 200 Wp |
| Gesamtnennleistung | 400 Wp, 2 × 200 Wp |
| MPN | SR-M200T-64-2 |
Zellen und Konstruktion
| Zelltechnologie | Monokristalline N-Typ-TOPCon-Zellen |
| Wirkungsgrad | ≥25 % |
| Leistungstoleranz | ±3 % |
| Frontglas | 1,6 mm hochtransparentes strukturiertes Glas |
| Rückseite | Schwarz |
| Rahmen | Aluminiumlegierung |
| Solarkabel | 4 mm² |
| Anschlussdose | IP68 |
Elektrische Werte
| Spannung am Leistungspunkt Vmp | 45,88 V je Modul |
| Strom am Leistungspunkt Imp | 4,36 A je Modul |
| Leerlaufspannung Voc | 55,10 V je Modul |
| Kurzschlussstrom Isc | 4,58 A je Modul |
| Maximale Systemspannung | 1.000 V DC |
Abmessungen und Betrieb
| Abmessungen je Modul H × B × T | 1.236 × 766 × 24 mm laut Hersteller und Datenblatt; einzelne Verkaufsangaben nennen 30 mm |
| Gewicht je Modul | ca. 7,15–7,5 kg |
| Mechanische Belastbarkeit | 2.400 Pa |
| Hagelprüfung | 25 mm bei 23 m/s |
| NOCT | 45 ±2 °C |
| Betriebstemperatur | −40 °C bis +85 °C |
| Schutzklasse | II |
| Brandschutzklasse | C nach UL790 |
| Verpackungsmaß | 1.260 × 788 × 70 mm |
| Nettogewicht Verpackung | 16,2 kg |
| Bruttogewicht Verpackung | 17 kg |
Normen
| Angewandte Normen | IEC 61215-1:2021, IEC 61215-1-1:2021, IEC 61215-2:2021, IEC 61730-1:2023, IEC 61730-2:2023 |
Lieferumfang
xLieferumfang
| Artikel | Menge |
|---|---|
| Sunshare Ray Solarmodul, 200 Wp, Full Black | 2 |
| Montage- und Sicherheitsanleitung | 1 |
Montagehalterungen sind nicht enthalten. Für Fremdwechselrichter oder Fremdspeicher kann ein passendes MC4-Adapterkabel erforderlich sein; es ist nicht als regulärer Set-Lieferumfang bestätigt.
Dokumente
xGarantie & Gewährleistung
Dokumente und Herstellerangaben
Herstellerinformationen
Hersteller: Sunshare Technology Co., Ltd.
2nd Floor, Building A, No. 2999 Jiyin Avenue, Jiangning District, 211100 Nanjing City, Jiangsu, Volksrepublik China
EU-verantwortliche Person: Sunshare Tech DE GmbH, Zhang Hongde
Lurgiallee 10–12, 60439 Frankfurt am Main, Deutschland
support@sunsharetek.com · +49 800 6270986
Herstellergarantie
Die vorliegenden Herstellerdaten nennen eine Produktgarantie von 10 Jahren sowie eine Leistungsgarantie von 10 Jahren. In der Beschreibung des exakten Zwei-Modul-Sets wird zusätzlich eine 25-jährige Leistungsgarantie genannt. Die verbindlichen Garantiebedingungen sollten vor der Veröffentlichung beziehungsweise beim Hersteller bestätigt werden.
Zertifikate
- CE-Konformitätsbestätigung
- TÜV Mark E Zertifikat
- TÜV-SÜD-Bauteildatenblatt
- TÜV-SÜD-Prüfbericht Teil 1
- TÜV-SÜD-Prüfbericht Teil 2
- TÜV-SÜD-Zertifikat
