Sunshare 2× Halterung für Beton-Balkon0% MwSt. gem. § 12 Abs. 3 UStG
Beschreibung
xBetonbalkon ohne Bohren
Das Ray-HB-2 ist ein Set aus zwei schwarzen Halterungen für massive Betonbalkone. Die hängende Klemmmontage kommt ohne Bohrungen aus und vermeidet dauerhafte Eingriffe in die Bausubstanz. Die Anwendung ist für Sunshare Ray-200-W-Solarmodule vorgesehen und wird durch die dargestellte Betonbalkon-Szene veranschaulicht.
Für die Ray-Serie entwickelt

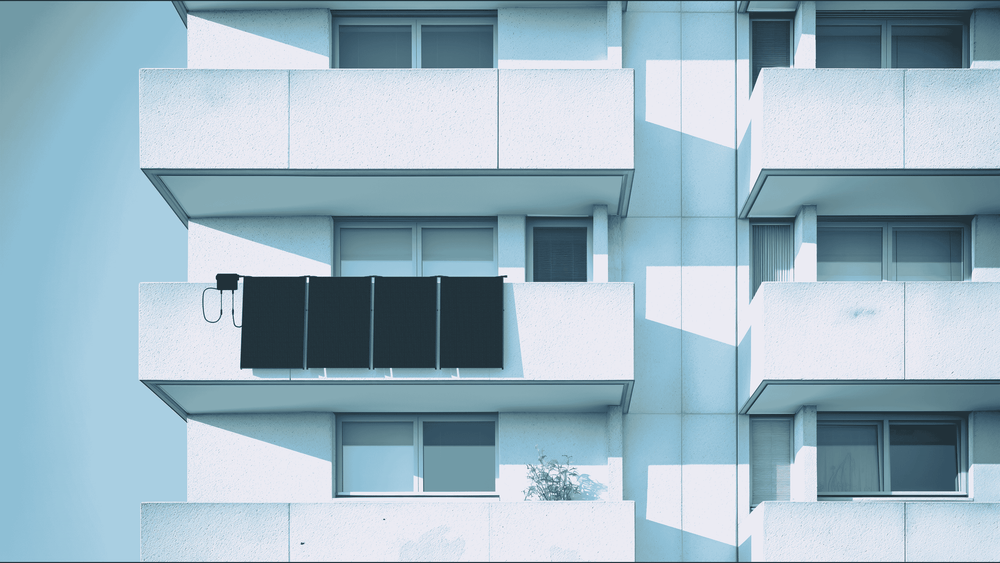

Die Produktdarstellung zeigt mehrere Ray-Solarmodule mit der Sunshare-Halterungsfamilie SR-HCFA-AM im Balkonbetrieb. Die sichtbare Konstruktion entspricht der für Betonbrüstungen vorgesehenen Bauform. Das Ray-HB-2 ergänzt damit Sunshare Ray-200-W-Module um eine passende, winkelverstellbare Befestigungslösung für den Balkon.
Montierte Seitenansicht

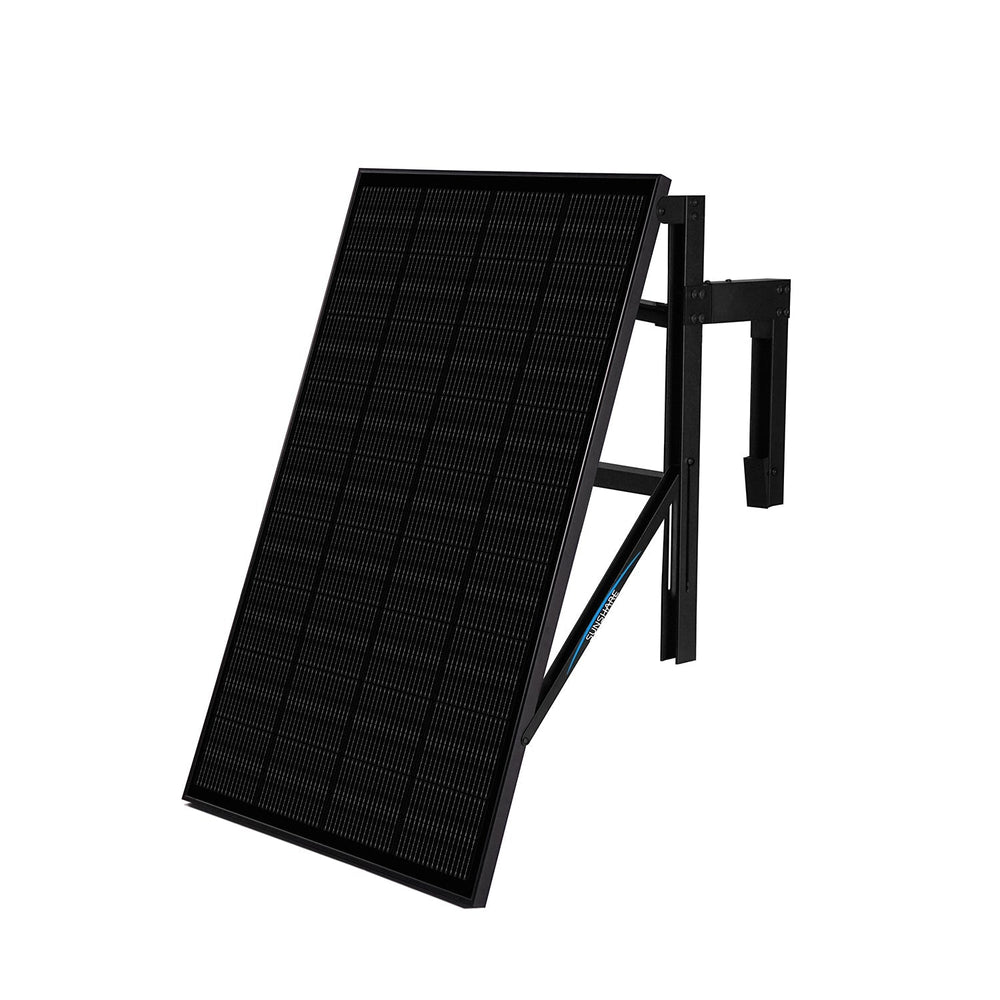

Die Seitenansicht zeigt ein Ray-Solarmodul auf der schwarzen Halterung. Sichtbar sind die rückseitige Trägerstruktur, der obere Gelenkpunkt und die seitliche Abstützung. Dadurch lässt sich nachvollziehen, wie das Modul auf der Halterung aufliegt und wie die Konstruktion die gewünschte Neigung des Solarmoduls unterstützt.
Rückseitige Konstruktion sichtbar

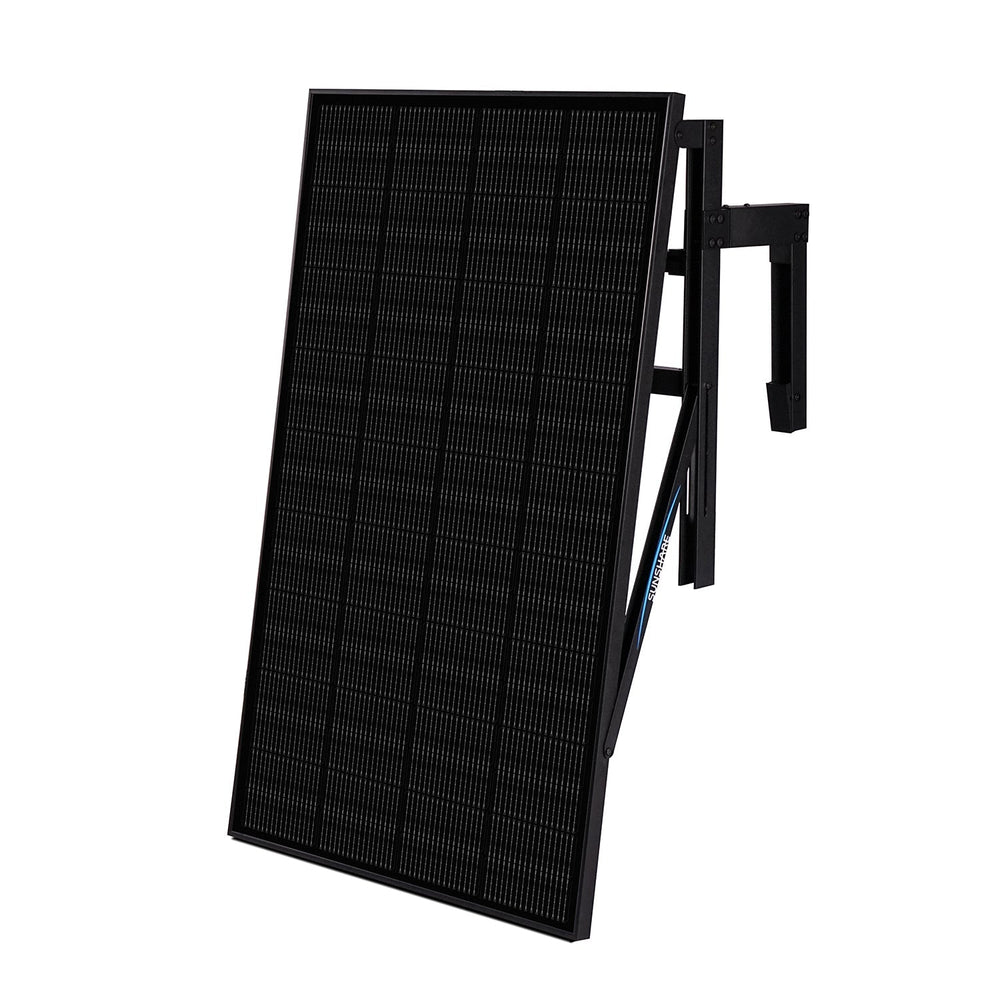

In der Dreiviertelansicht werden die hinteren Querstreben, der obere Drehpunkt und die diagonale Stütze besonders deutlich. Die Darstellung konzentriert sich auf die Verbindung zwischen Ray-Modul und Halterung. So werden Aufbau, Neigung und Platzierung der tragenden Elemente verständlich, ohne zusätzliche Komponenten als Lieferumfang auszuweisen.
Stabile Frontwinkel-Ansicht
Diese Ansicht zeigt das montierte Ray-Modul aus einem weiteren Frontwinkel. Die schwarze Pulverbeschichtung, die diagonale Stütze und die seitlichen Befestigungselemente sind klar erkennbar. Die Abbildung eignet sich zur Orientierung über die sichtbare Form der Halterung, während das eigentliche Set weiterhin aus zwei Halterungen und dem genannten Zubehör besteht.
Gelenk und Klemmverbindung
Die Detailansicht zeigt den schwarzen Gelenkbereich mit Befestigungsplatten, Langloch, Schrauben und Flügelmutter. Diese Bauteile bilden die verstellbare Verbindung innerhalb der Halterung. Die Nahaufnahme macht die mechanische Ausführung sichtbar und unterstützt die korrekte Zuordnung der Befestigungs- und Einstellelemente am Produkt.
Winkel präzise vorwählen

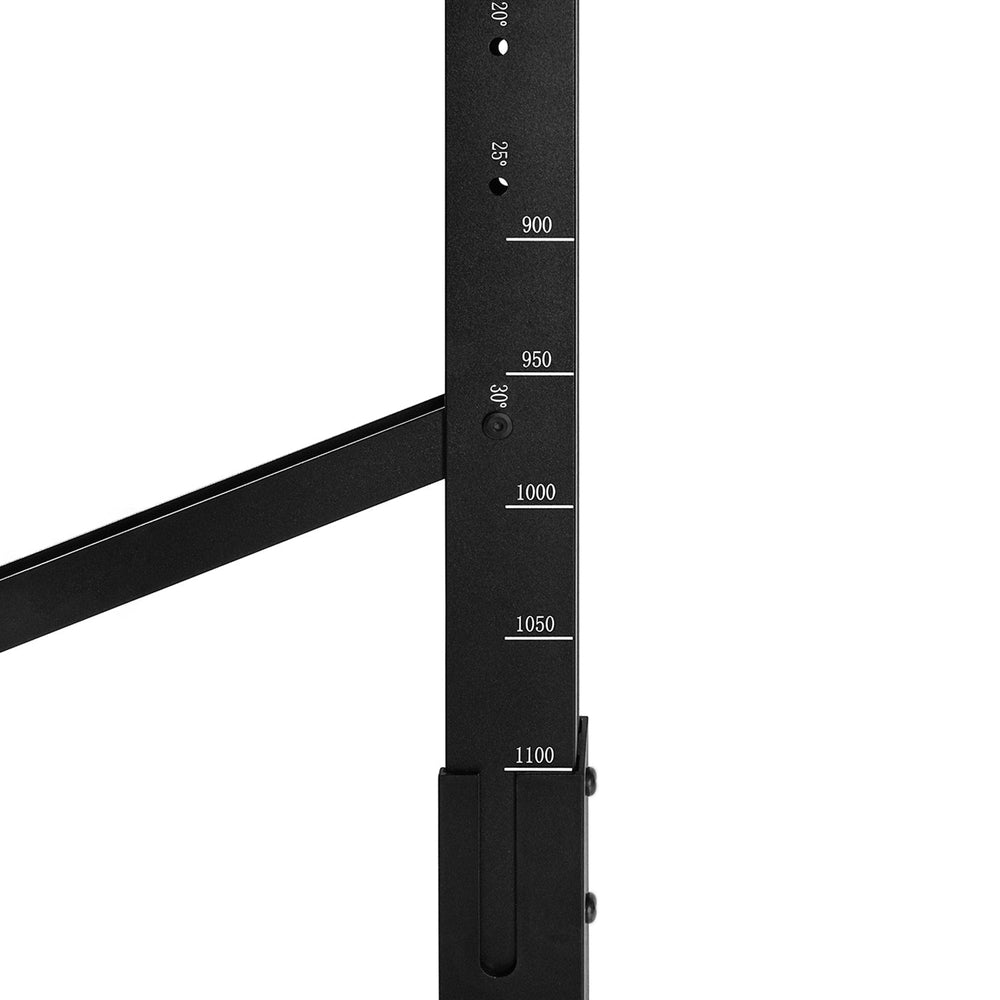

Am vertikalen Profil sind die Winkelmarkierungen 20°, 25° und 30° sowie mehrere Positionsmarkierungen sichtbar. Laut Produktdaten lässt sich der Verstellbereich von 0° bis 30° nutzen; vor der Installation sind die vorgesehenen Positionen 10°, 20°, 25° oder 30° wählbar. Die Skala erleichtert die einheitliche Einstellung beider Halterungen.
Erkennbares SUNSHARE-Profil
Das Detailbild zeigt das schwarze Trägerprofil mit blauer Linie und sichtbarer SUNSHARE-Kennzeichnung. Die Oberflächenansicht verdeutlicht die schwarze Pulverbeschichtung und die geradlinige Profilform. Damit lässt sich das Trägerelement eindeutig der Sunshare Ray-Halterung zuordnen, ohne zusätzliche Produkt- oder Zubehörteile in den Vordergrund zu stellen.
Verstellhebel am Träger

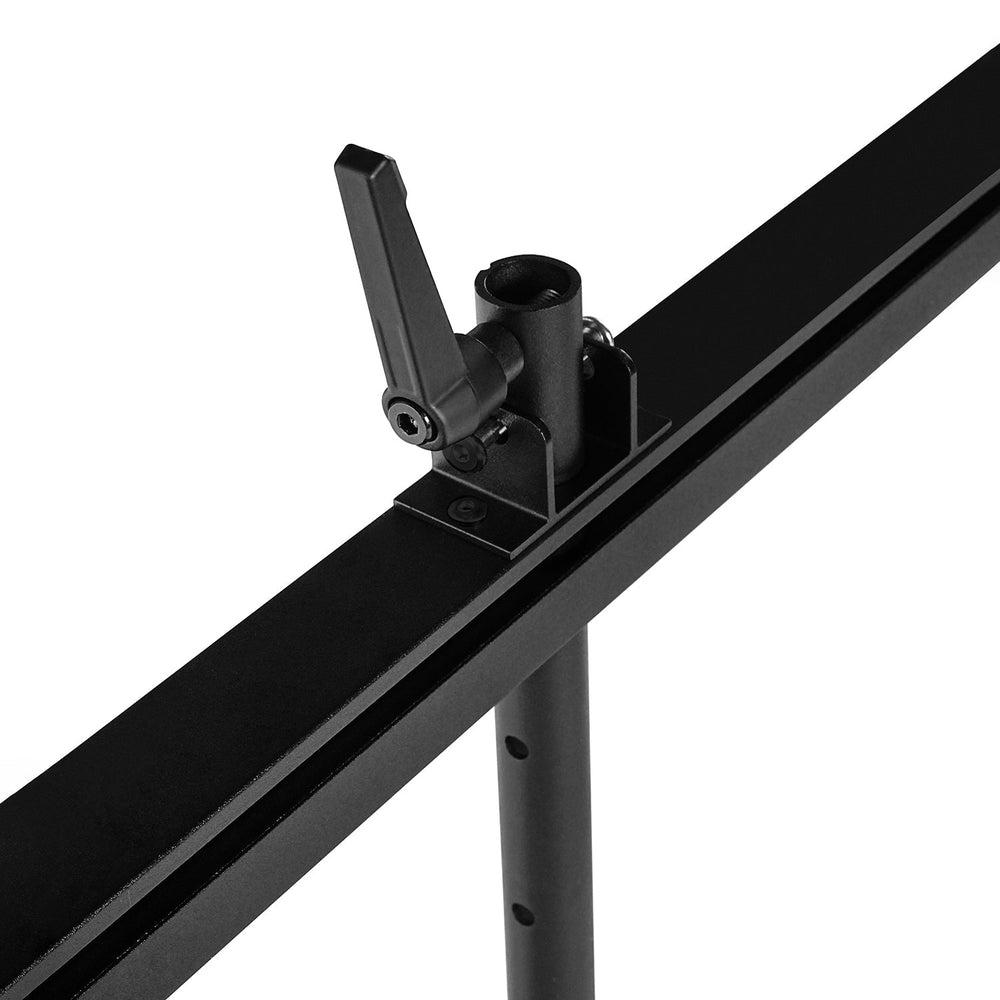

Die Nahaufnahme stellt den Verstellhebel, den Drehpunkt und die Aufnahme am Trägerprofil dar. Der Hebel dient der mechanischen Fixierung der eingestellten Position. Gemeinsam mit dem Gelenk zeigt das Bild, wie die Halterung konstruktiv angepasst werden kann, bevor das Solarmodul auf dem Balkon dauerhaft in Betrieb genommen wird.
Auflage und Positionsskala
Diese Detailansicht zeigt die Verbindung des Trägerarms mit dem vertikalen Profil sowie die Auflage für das Solarmodul. Die sichtbaren Markierungen 900, 950, 1000, 1050 und 1100 unterstützen die Positionierung der Konstruktion. Das Bild ergänzt die Winkelansicht um den Kontaktbereich zwischen Profil, Stütze und Modulauflage.
Zwei Halterungen im Set

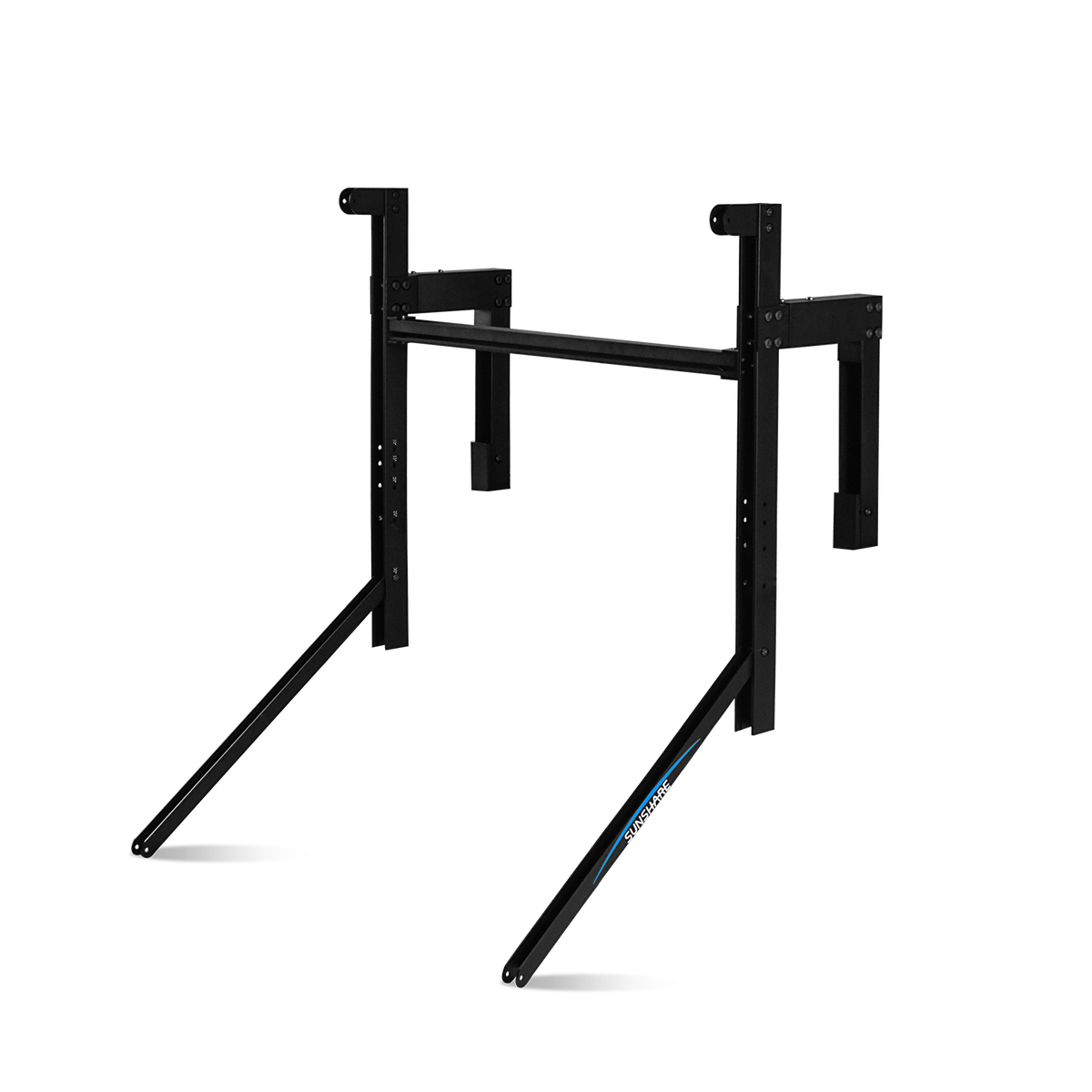

Die isolierte Darstellung zeigt die vollständige schwarze Halterungskonstruktion als Paar. Erkennbar sind Querstange, seitliche Profile, diagonale Stützen und die verstellbaren oberen Aufnahmen. Die Ausführung ist faltbar und zu etwa 95 % vormontiert. Dadurch wird die Vorbereitung für Transport, Lagerung sowie die anschließende Montage am Betonbalkon erleichtert.
Leichte Aluminiumkonstruktion

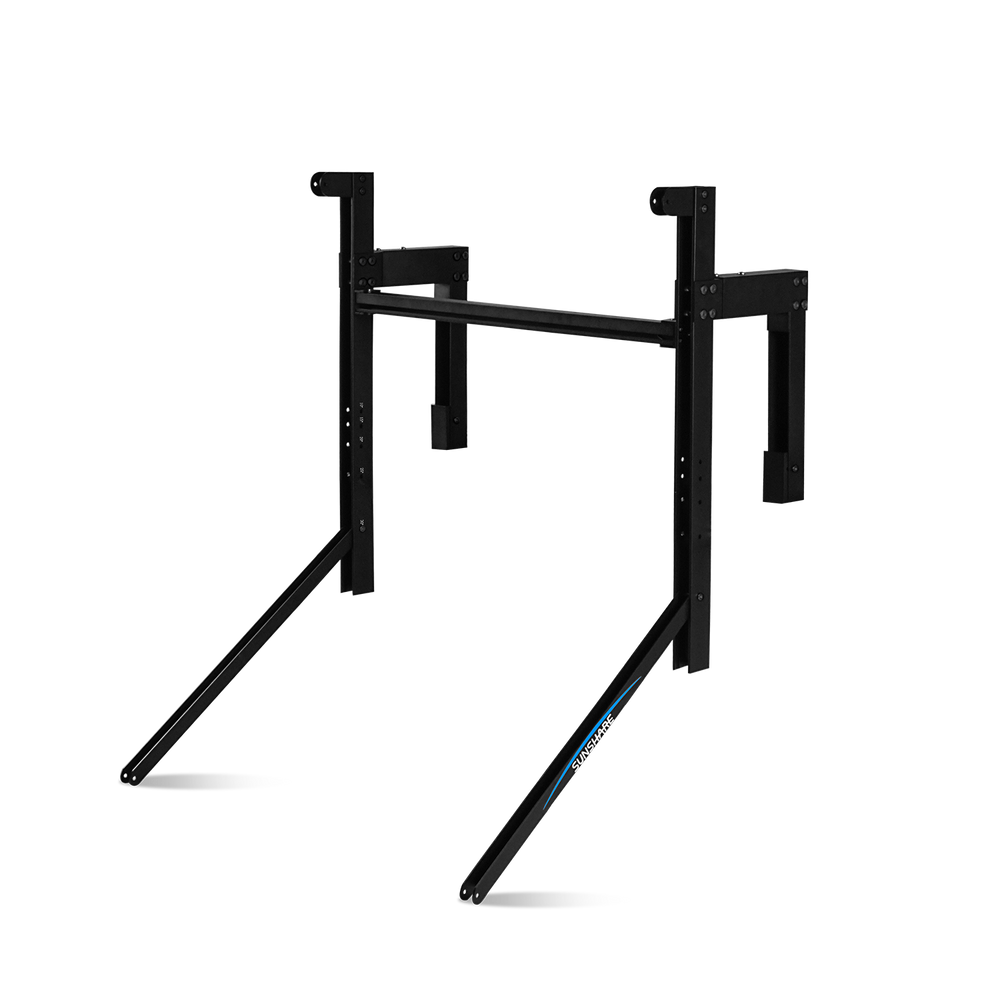

Die Produktansicht zeigt die beiden schwarzen Halterungen ohne ablenkenden Hintergrund. Das System besteht aus einer 6063-T6-Aluminiumlegierung mit schwarzer Pulverbeschichtung. Das Produktgewicht beträgt höchstens 5 kg je Halterung. Die Konstruktion ist für Sunshare Ray-200-W-Solarmodule und massive Betonbalkone mit oder ohne Handlauf ausgelegt.
Highlight
xHighlights
Betonbalkon ohne Bohren
Bohrfreie Klemmmontage für massive Betonbrüstungen.
Verstellbare Neigung
Verstellbereich 0°–30° mit Vorwahl 10°, 20°, 25° oder 30° vor der Installation.
Faltbar und vormontiert
Etwa 95 % vormontiert und für Transport sowie Lagerung faltbar.
Ray-200-W-kompatibel
Ausgelegt für Sunshare Ray-200-W-Solarmodule und Betonbalkone mit oder ohne Handlauf.
Spezifikation
xTechnische Daten
Produktidentifikation
| Marke | Sunshare |
| Produktname | Ray-HB-2 |
| JVS Artikel-Nr. | 10991 |
| Hersteller-Art.-Nr. / MPN | SR-HCFA-AM-2 |
| EAN | 6978391030040 |
| Produkttyp | Betonbalkon-Halterungsset |
Konstruktion und Kompatibilität
| Anzahl im Set | 2 Halterungen |
| Kompatibilität | Sunshare Ray-200-W-Solarmodule |
| Material | 6063-T6-Aluminiumlegierung |
| Oberflächenbehandlung | Schwarze Pulverbeschichtung |
| Farbe | Schwarz |
| Konstruktion | Faltbar, etwa 95 % vormontiert |
| Montageart | Hängende, bohrfreie Klemmmontage |
| Anwendung | Betonbalkon mit oder ohne Handlauf |
Einstellung und Belastbarkeit
| Neigungswinkel | Verstellbereich 0°–30°; Vorwahl 10°, 20°, 25° oder 30° vor der Installation |
| Konstruktive Belastbarkeit | 2400 Pa |
| Windbeständigkeit | Windstabil bis Kategorie-3-Hurrikan |
| Produktgewicht | ≤ 5 kg je Halterung |
| Materialstärke | ≥ 1,5 mm |
Verpackungsdaten
| Verpackungs-Nettogewicht | 7,78 kg |
| Verpackungs-Bruttogewicht | 9 kg |
| Verpackungsabmessungen (L × B × H) | 120 × 31 × 10,6 cm |
| Ursprungsland | Volksrepublik China |
Lieferumfang
xLieferumfang
| Artikel | Menge |
|---|---|
| Ray-Halterung für Betonbalkon | 2 |
| Installationsanleitung | 1 |
| Halterungselemente | 2 |
| Querstange | 1 |
| Seitenteile | 2 |
| Schrauben, Bolzen und weitere Befestigungselemente | Satz |
| Inbusschlüssel | 1 |
| Kabelbinder | Satz |
| AC-Trennwerkzeug | 1 |
Dokumente
xGarantie & Gewährleistung
Dokumente & Herstellerangaben
Herstellerinformationen
Hersteller: Sunshare Technology Co., Ltd.
Marke: Sunshare. Das Unternehmen ist auf Photovoltaik- und Energiespeicherlösungen spezialisiert und wird von Sungrow unterstützt. Die Ray-Serie umfasst Solarmodule und passende Halterungssysteme für unterschiedliche Balkonsituationen. Der Ray-HB-2 ist für Sunshare Ray-200-W-Solarmodule an massiven Betonbrüstungen vorgesehen.
