Sunshare 2× Halterung für Geländer-Balkon0% MwSt. gem. § 12 Abs. 3 UStG
Beschreibung
xPassend für Metallgeländer
Die Ray-HG-2 ist für Sunshare Ray-200W-Solarmodule vorgesehen und hängt das Modul an geeigneten Metallgeländern ein. Die Montage erfolgt ohne Bohren. Das Bild zeigt die Halterung im Wohnumfeld und macht die Ausrichtung des Moduls am Geländer anschaulich. Das Set dient dabei als Trägerlösung für das kompatible Modul, nicht als eigenständige Energiequelle.
Für Balkone mit Sichtschutz
Auch an einem Balkon mit Sichtschutz lässt sich die Halterung als hängende Lösung einsetzen. Die Darstellung zeigt mehrere Ray-Module an einer perforierten Balkonbrüstung und verdeutlicht die Positionierung vor dem Geländer. Die Halterung ist für Sunshare Ray-200W-Solarmodule konzipiert und unterstützt eine bohrfreie Montage an geeigneten Konstruktionen.

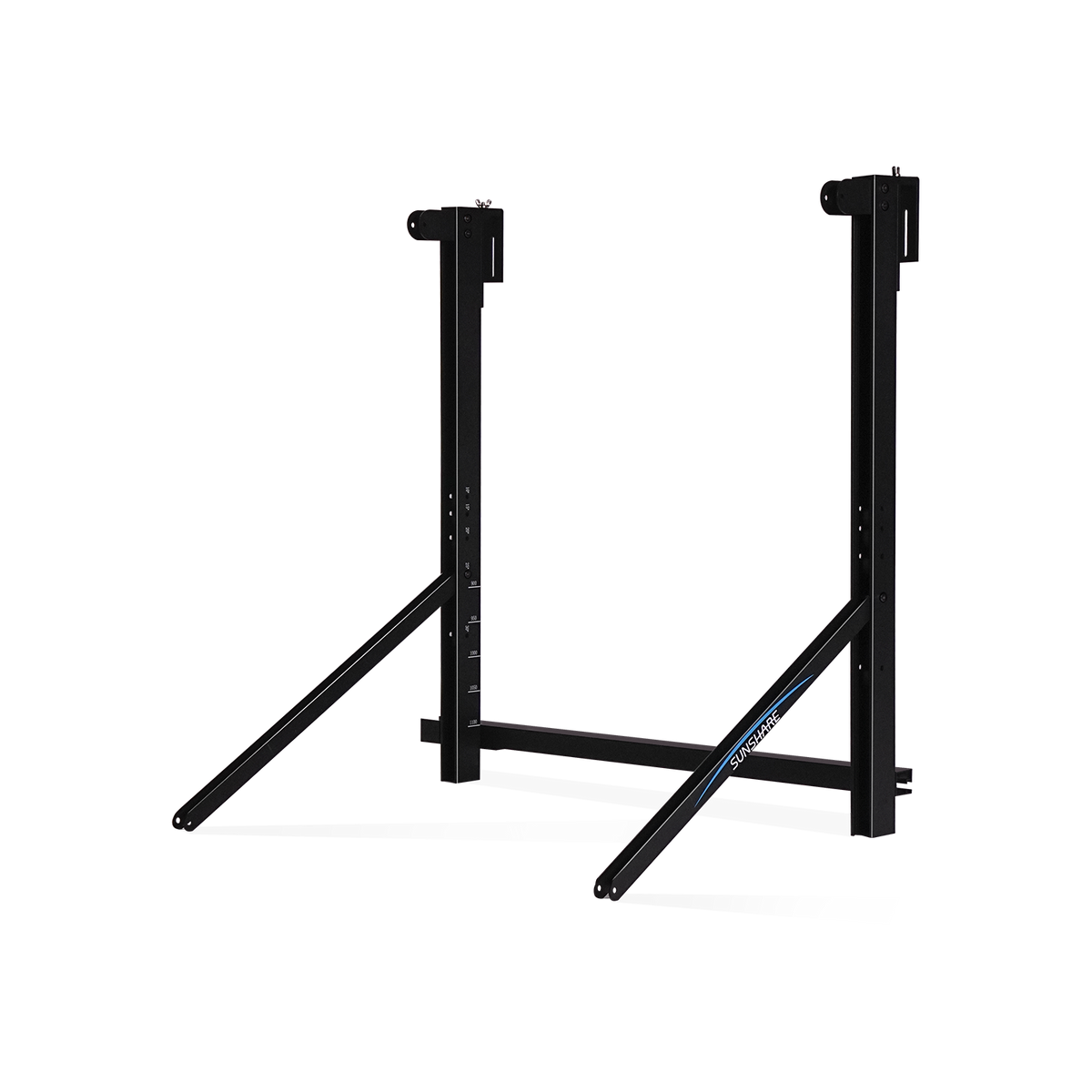

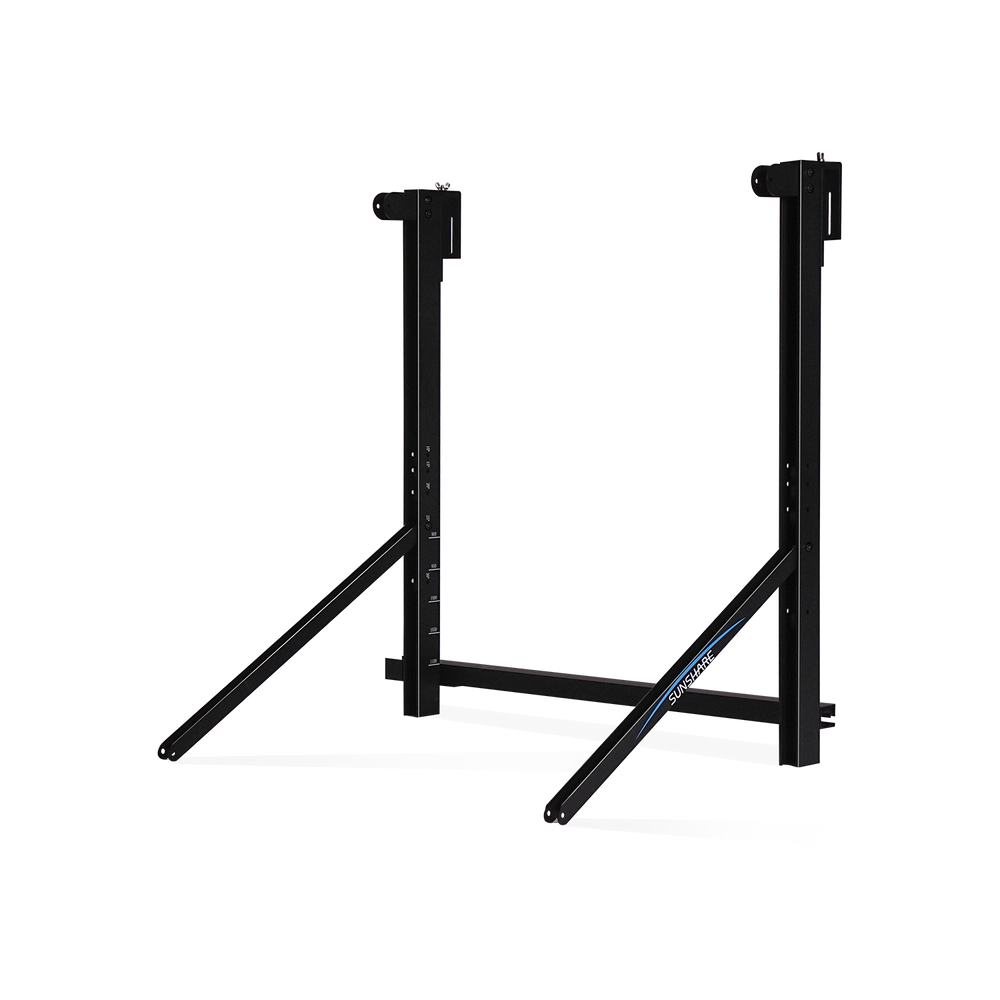

Zweiteilige Halterung im Set
Das Produktbild zeigt zwei schwarze Halterungen mit vertikalen Profilen, oberen Klemmaufnahmen, schrägen Stützstreben und einer verbindenden Querstrebe. Dadurch wird der Aufbau des Doppelsets auf einen Blick verständlich. Die Darstellung fokussiert ausschließlich die Halterung und eignet sich zur Erklärung der tragenden Grundkonstruktion vor der Montage am Balkon.

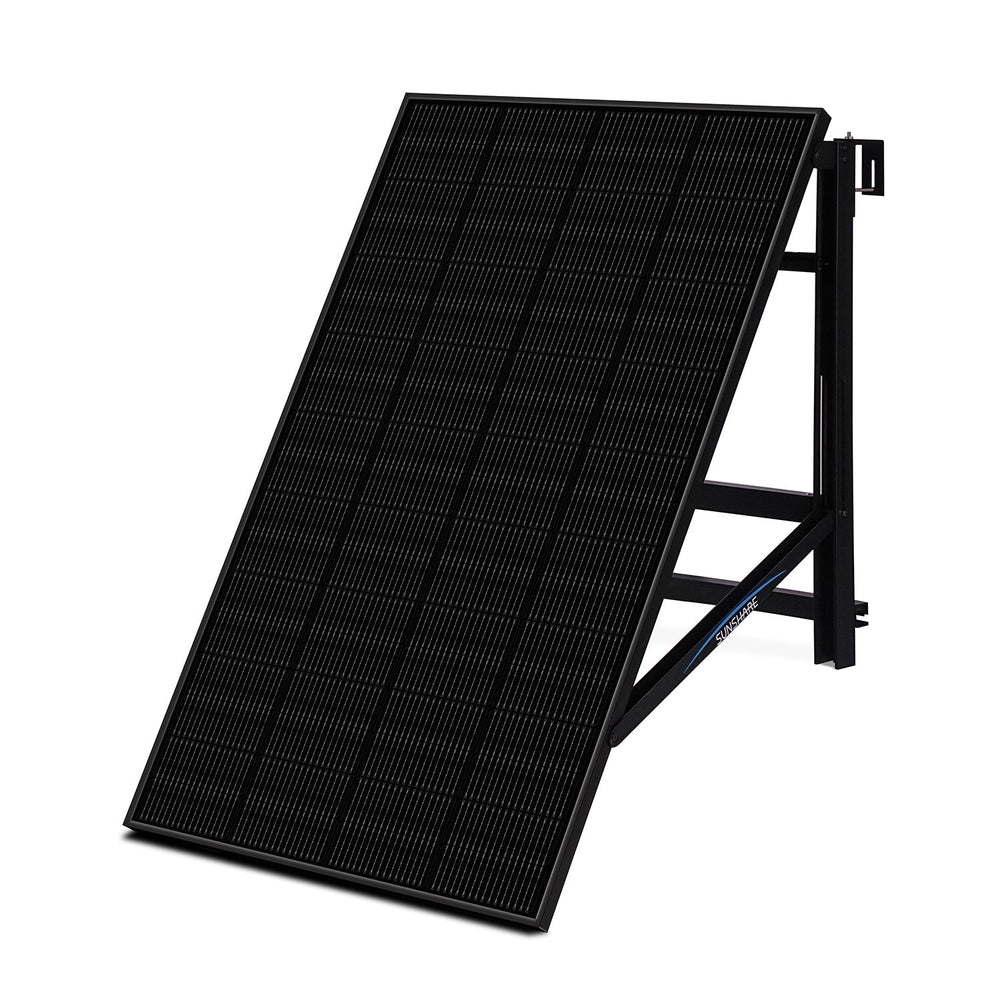

Stabiler Halt für Ray-Module
Die weiße Produktdarstellung zeigt ein kompatibles schwarzes Ray-200W-Solarmodul zusammen mit der vollständigen Halterung. Sichtbar sind die vertikale Tragschiene, die rückseitigen Querstreben und die geneigte Auflage. Die Konstruktion ist für eine konstruktive Belastbarkeit von 2400 Pa angegeben und bildet eine feste Verbindung zwischen Modul und geeigneter Balkonbefestigung.
Montagebeziehung aus zweiter Perspektive
Diese zweite Gesamtansicht macht die Verbindung zwischen Solarmodul und Halterung aus einer geraderen Perspektive sichtbar. Die oberen Befestigungspunkte, die seitliche Tragschiene und die schrägen Stützen sind klar voneinander zu unterscheiden. So lässt sich die Einbaulage des kompatiblen Ray-200W-Moduls besser beurteilen, ohne die Halterung mit zusätzlichem Zubehör zu verwechseln.

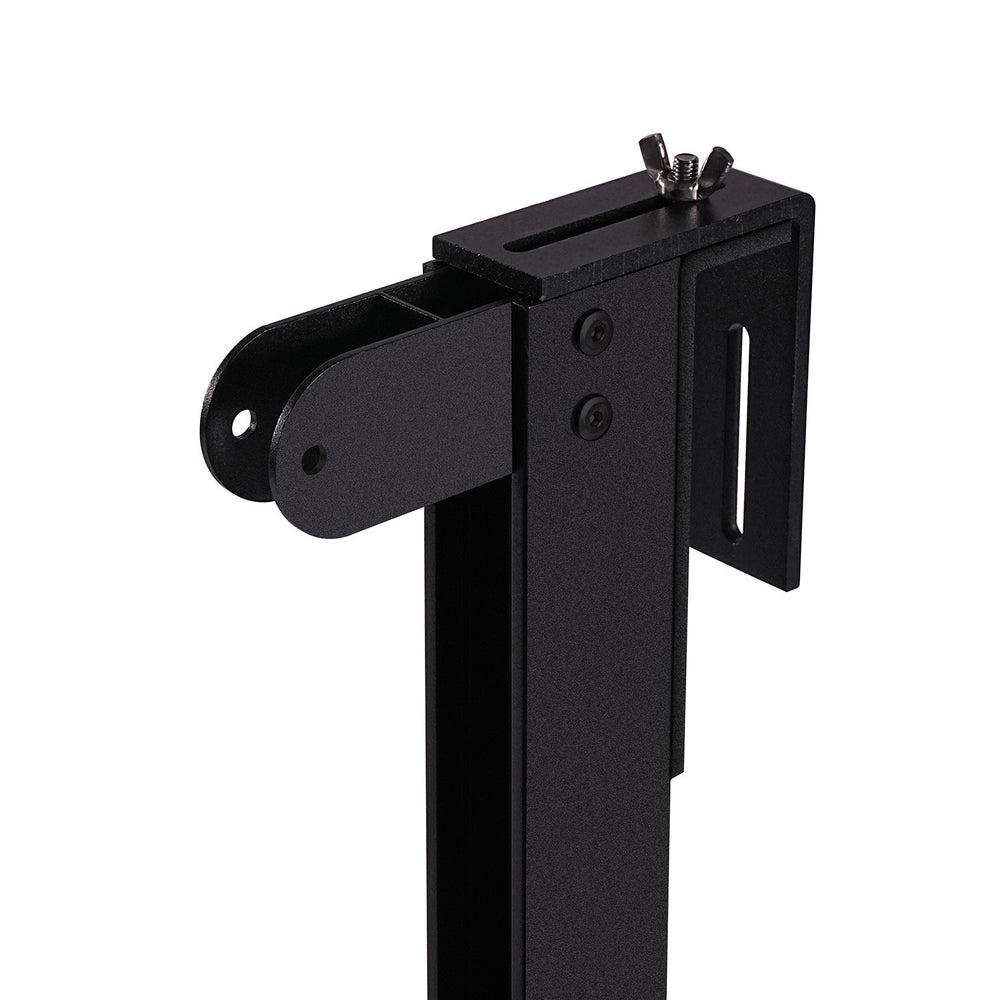

Präzise obere Klemmung
Die Detailaufnahme zeigt die obere Klemmaufnahme mit Flügelmutter, Langloch, Schrauben und seitlicher Befestigungsplatte. Diese Bauteile bilden die Verbindung zum geeigneten Geländerprofil. Die Nahansicht macht die mechanische Ausführung und die verstellbare Klemmgeometrie sichtbar, während der weiße Hintergrund die Form der schwarzen, pulverbeschichteten Aluminiumkonstruktion klar hervorhebt.

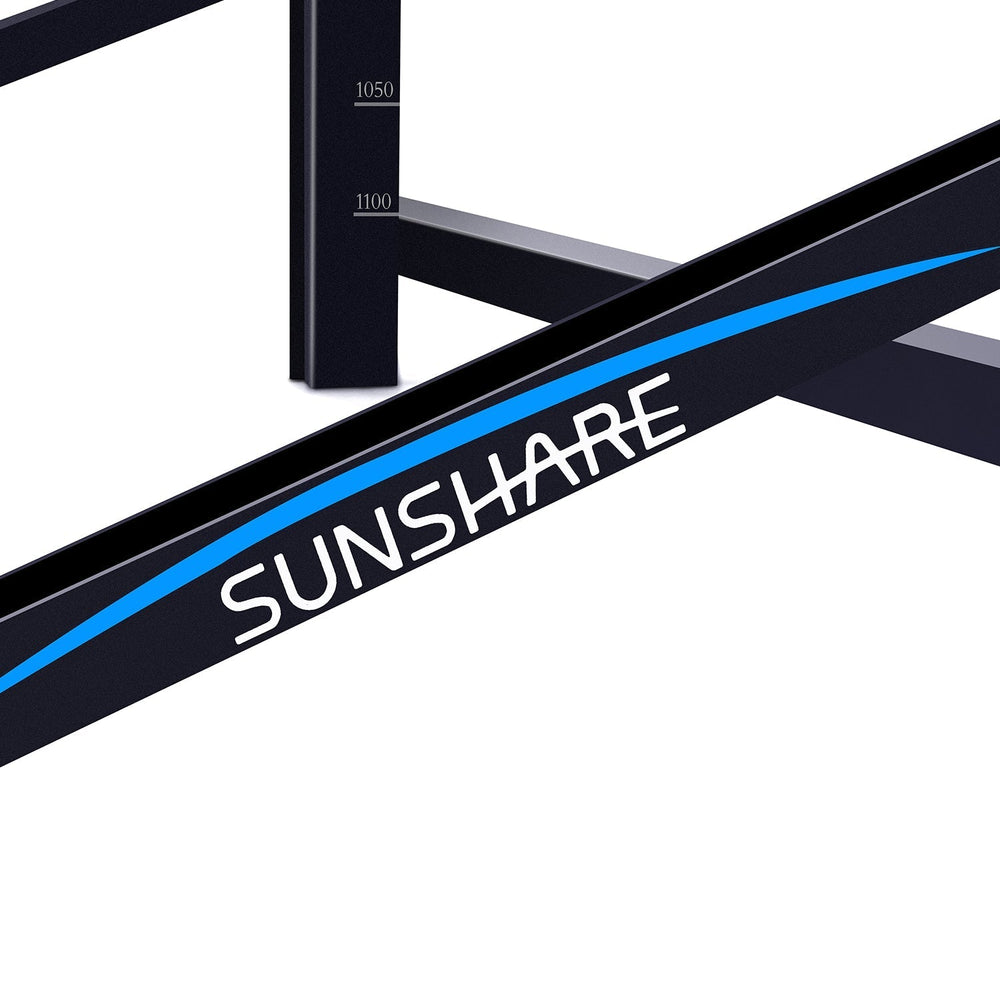

Markierte Einstellpositionen am Rahmen
Auf dem schwarzen Rahmen sind die Maße 1050 und 1100 sichtbar markiert. Zusammen mit dem SUNSHARE-Schriftzug zeigt die Aufnahme, dass die Profile definierte Positionen für die Ausrichtung besitzen. Die Skala unterstützt die Montageplanung und macht die wiederholbare Einstellung am Rahmen verständlicher. Die genaue Produktgröße bleibt den technischen Daten vorbehalten.
Winkel und Höhe einstellen
Die Profilaufnahme zeigt die markierten Positionen 25° und 30° sowie die Höhenmarkierungen 900, 950, 1000, 1050 und 1100. Damit wird die mechanische Abstufung der Halterung anschaulich. Für das Ray-HG-2-System sind vier Einstellpositionen von 10° bis 30° vorgesehen: 10°, 20°, 25° und 30°.

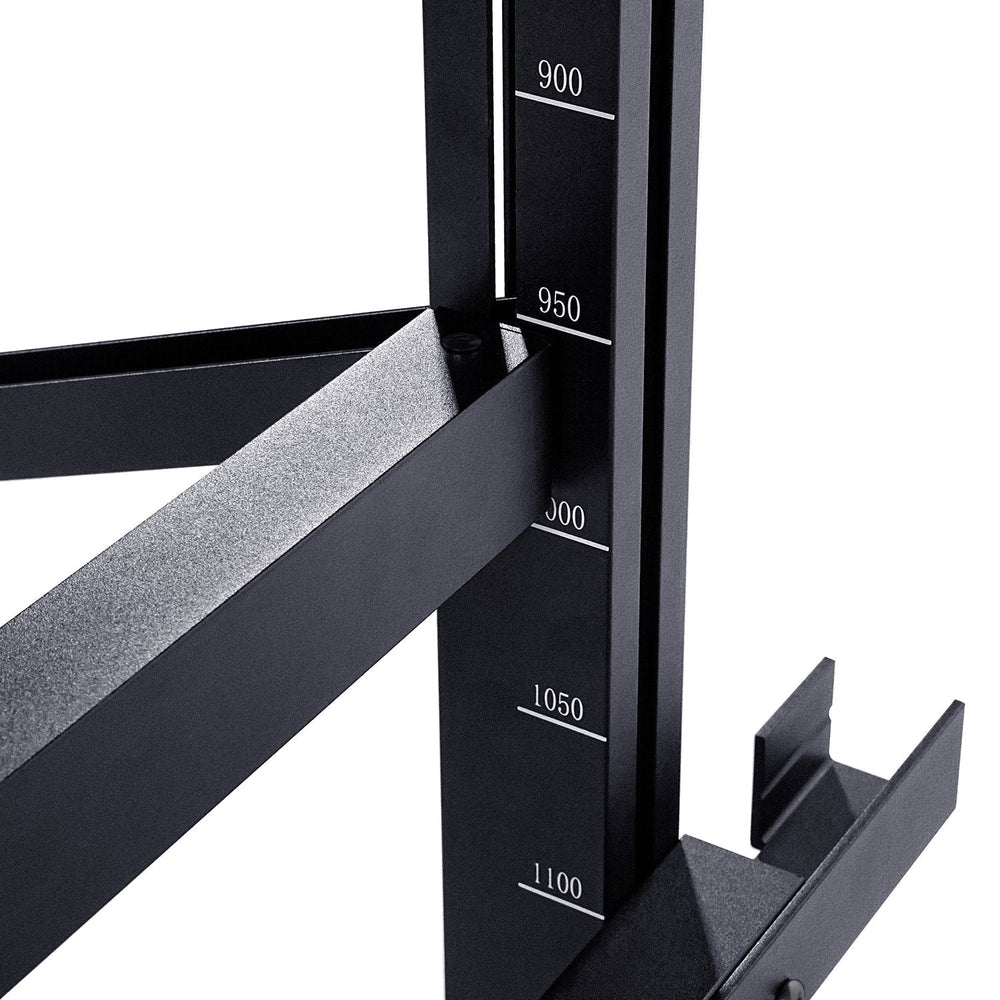

Untere Auflage sicher positionieren
Die untere Detailansicht zeigt die Auflage, den Haken und die angeschlossene Stützstrebe des Halters. Die sichtbaren Markierungen von 900 bis 1100 erleichtern die Orientierung bei der Positionierung. Gemeinsam mit der oberen Klemmung bildet dieser Bereich die untere Abstützung des kompatiblen Solarmoduls und vervollständigt die Ansicht der verstellbaren Rahmengeometrie.
Pulverbeschichtete Oberflächen im Detail
Das Nahbild hebt die schwarze Oberfläche, den blauen Akzent und den SUNSHARE-Schriftzug auf der Stützstrebe hervor. Die pulverbeschichtete 6063-T6-Aluminiumlegierung verbindet ein klar erkennbares Finish mit der im Datenblatt angegebenen Werkstoffausführung. Die Perspektive zeigt außerdem, wie Querstrebe und Stütze innerhalb der Halterung miteinander verbunden sind.
Zu 95 Prozent vormontiert
Die offizielle Montageaufnahme zeigt eine Person beim Verschrauben der Halterung. Im Bild steht „95 % hoch vormontiert“ und verweist damit auf den hohen Vormontagegrad des Systems. Dadurch sind bei der Montage weniger grundlegende Montageschritte erforderlich. Die Darstellung zeigt den Arbeitsablauf exemplarisch; Werkzeug und abgebildete Umgebung sind nicht als zusätzlicher Lieferumfang ausgewiesen.
Für viele Balkontypen geeignet
Die Bildkomposition zeigt mehrere Anwendungssituationen an Wohnbalkonen, darunter Balkone mit Sichtschutz, Geländer und Zementbrüstung. Die deutsche Beschriftung verweist auf eine Kompatibilität mit mehr als 90 Prozent der Balkontypen ohne Bohren. Entscheidend bleibt, dass die jeweilige Konstruktion für die hängende Montage geeignet ist und die Montagebedingungen vor Ort geprüft werden.
Vorteile der Ray-Halterung
Die deutschsprachige Vergleichsgrafik stellt die Ray-Halterung einer traditionellen Halterung gegenüber. Im Mittelpunkt stehen die flexible Eignung für mehrere Balkonformen, die verstellbare Neigung, die bohrfreie Montage, der verstellbare Haken und der hohe Vormontagegrad. Die Abbildung bündelt damit die wichtigsten Konstruktionsmerkmale des Produkts in einer kompakten Übersicht.
Montage am Wohnbalkon
Die Anwendungsszene zeigt mehrere schwarze Ray-Solarmodule an der Außenseite eines Wohnbalkons. An den Seiten sind die Halterungsprofile und schrägen Stützen erkennbar, während die Module in einem gemeinsamen Neigungswinkel ausgerichtet sind. Das Bild veranschaulicht die Nutzung im Wohnumfeld und ergänzt die technischen Detailaufnahmen um eine realistische Einbausituation.
Verstellbare Breite und Neigung
Die englisch beschriftete Grafik zeigt eine montierte Ray-Halterung am Balkongeländer, eine Klemmstelle und die Winkelbewegung des Rahmens. Angegeben sind eine verstellbare Handlaufbreite von 30 bis 120 mm sowie die Positionen 10°, 20°, 25° und 30°. Damit verbindet die Darstellung die Geländeranpassung mit den dokumentierten Neigungseinstellungen.
Verpackung für das Halterungsset
Die Szene zeigt eine SUNSHARE-Verpackung mit aufgedruckten Zeichnungen der Halterung und mehreren Funktionssymbolen. Die Box wird von zwei Personen getragen und vermittelt die Form der Produktverpackung. Das Bild bestätigt die Markenverpackung und das dargestellte Halterungskonzept, ersetzt jedoch keine detaillierte Stückliste und weist keine zusätzlichen Werkzeuge als Lieferumfang aus.
Vier Balkonarten im Überblick
Die vierteilige Anwendungsgrafik zeigt die Halterung an einem Geländer-, Sichtschutz-, Metall- und Glasbalkon. Die Beschriftungen „Railing balcony“, „Shield Balcony“, „Metal Balcony“ und „Glass Balcony“ ordnen die dargestellten Situationen klar zu. Die Grafik unterstützt die Vorauswahl des passenden Montageortes; die konkrete Tragfähigkeit und Eignung müssen vor der Installation geprüft werden.
Highlight
xKernmerkmale
Für Ray-200W-Solarmodule
Die Halterung ist für Sunshare Ray-200W-Solarmodule vorgesehen und eignet sich für die hängende Montage an geeigneten Balkon- und Geländerkonstruktionen.
Vier einstellbare Winkel
10°, 20°, 25° und 30° stehen als dokumentierte Einstellpositionen zur Ausrichtung des Solarmoduls zur Verfügung.
Faltbar und vormontiert
Das Halterungsset wird zu etwa 95 % vormontiert geliefert und ist faltbar ausgeführt, um Montage und Demontage zu vereinfachen.
Aluminiumkonstruktion für außen
6063-T6-Aluminiumlegierung, Pulverbeschichtung, bis zu 2400 Pa konstruktive Belastbarkeit und ein Produktgewicht von maximal 5 kg.
Spezifikation
xTechnische Daten
Produktidentifikation
| Produkt | Sunshare Ray-HG-2 |
| Hersteller-Modell / MPN | SR-HBFA-AM-2 |
| EAN | 6978391030026 |
| Kompatibilität | Sunshare Ray-200W-Solarmodule |
Konstruktion und Belastbarkeit
| Material | 6063-T6-Aluminiumlegierung |
| Oberflächenbehandlung | Pulverbeschichtung |
| Montageart | Hängende Ausführung |
| Konstruktive Belastbarkeit | 2400 Pa |
| Produktgewicht | ≤ 5 kg |
| Farbe | Schwarz |
| Mindestwanddicke des Profils | ≥ 1,5 mm |
Abmessungen und Einstellung
| Abmessungen (L × B × H) | 565 × 774 × 800 mm |
| Winkeleinstellung | 10° / 20° / 25° / 30°; vor der Montage einstellbar |
| Anwendungsszenarien | Metallgeländer; Metallgeländer mit Umlenkblech; Massivwand mit Geländer |
| Montage | Ohne Bohren |
Lieferumfang
xLieferumfang
| Artikel | Menge |
|---|---|
| Sunshare Ray-HG-2 Halterung für Geländer-/Schildbalkon | 2 |
Weitere Kleinteile oder Werkzeuge sind für diese Doppelpack-Variante nicht verlässlich separat bestätigt. Sunshare Ray-200W-Solarmodule sind nicht als Bestandteil des Halterungssets ausgewiesen.
Dokumente
xGarantie & Gewährleistung
Dokumente & Herstellerangaben
Herstellerinformationen
Marke: Sunshare. Hersteller und deutscher Rechtsträger: Sunshare Tech DE GmbH, Lurgiallee 10–12, 60439 Frankfurt am Main, Deutschland. Vertretung: Zhang Hongde. Kundenservice: support@sunsharetek.com, +49 800 6270986.
Herstellergarantie
Für Halterungen gilt eine Herstellergarantie von 5 Jahren. Die Frist beginnt mit dem Datum des Kaufnachweises. Für Halterungen und Kabel ist die Reklamation direkt beim Sunshare-Support vorgesehen. Unsachgemäße Installation oder Bedienung, nicht autorisierte Änderungen oder Reparaturen, normale Abnutzung sowie äußere Ereignisse können vom Garantieumfang ausgeschlossen sein.
Zertifikate
Für die Halterung Sunshare Ray-HG-2 beziehungsweise SR-HBFA-AM-2 liegt kein eigenständiges, verifizierbares Zertifikatsdokument vor. Zertifikate anderer Sunshare-Produktgruppen wurden nicht als Produktzertifikate dieser Halterung übernommen.
Handbücher
Für SR-HBFA-AM-2 wurde kein verifizierbares, modellspezifisches PDF-Handbuch bereitgestellt. Eine ähnlich benannte Anleitung wurde wegen der abweichenden Modellkennung SR-HBFA-A nicht als Anleitung für dieses Produkt übernommen.
