Beschreibung

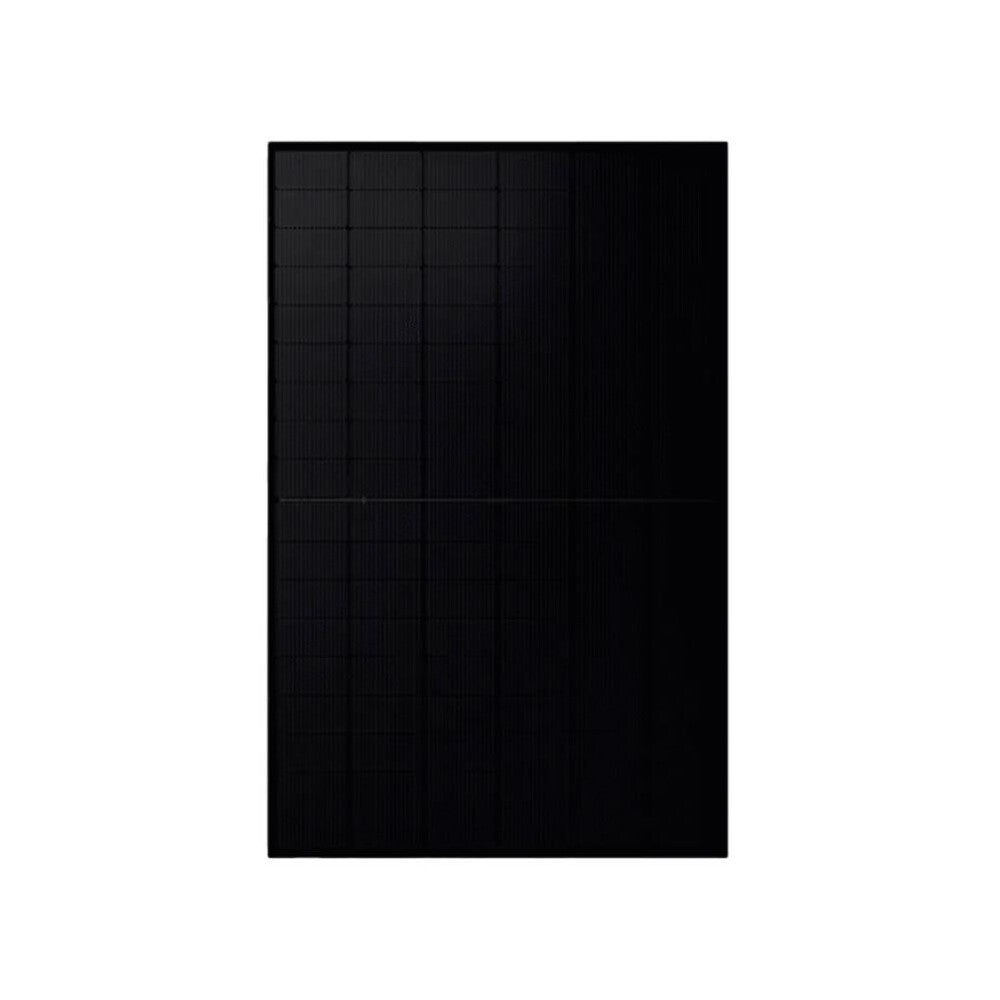

x500 Wp für hohe Leistung
Mit 500 Wp Nennleistung liefert das JW-HD108N-R2-500 eine leistungsstarke Basis für netzgekoppelte Photovoltaikanlagen. Das monokristalline N-Typ-Modul kombiniert 108 Halbzellen mit einer vollständig schwarzen Optik. Die Frontansicht zeigt die gleichmäßige Zellstruktur und das schlanke Format des Moduls.

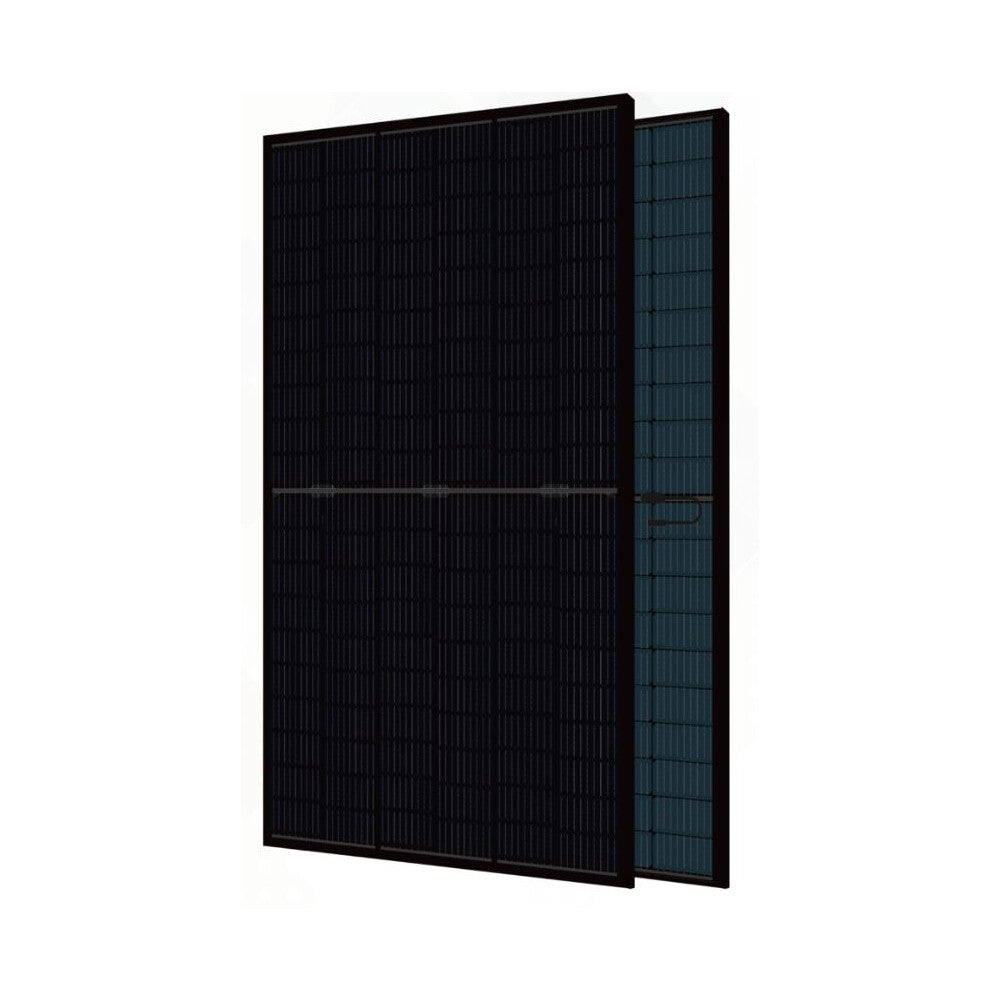

Bifaziale Doppelglas-Bauweise
Das bifaziale Modul verarbeitet Licht auf Vorder- und Rückseite. Die Doppelglas-Ausführung mit 2,0-mm-Front- und Rückglas schützt den Zellaufbau und macht die transparente Rückseite sichtbar. Die dreidimensionale Ansicht zeigt außerdem den schwarzen Aluminiumrahmen und die konstruktive Glas-Glas-Ausführung.
Rückseite und Anschlussdose
Die Rückansicht ergänzt die Produktdarstellung um die Rückseite des Moduls. Erkennbar sind die Anschlussbereiche und die geschlossene Modulfläche. Für die technische Auslegung sind eine IP68-Anschlussdose, drei Bypass-Dioden sowie werkseitig montierte DC-Anschlusskabel dokumentiert. Die Abbildung dient der Orientierung zur Bauform, nicht der Montageplanung.
N-Typ und transparente Zellzwischenräume
Die Infografik fasst zentrale Produktmerkmale zusammen: 500 Wp, bifaziale Energiegewinnung, N-Typ-J-TOPCon-Technologie und transparente Zellzwischenräume. Zusätzlich werden die Modulabmessungen mit 1.960 × 1.134 × 30 mm sowie eine 30-jährige Leistungsgarantie grafisch hervorgehoben. Maß- und Garantiedetails sollten mit den Herstellerunterlagen abgeglichen werden.
500 Wp im Full-Black-Design
Die Produktgrafik verbindet das Jolywood-Branding mit der Kennzeichnung 500 Wp. Der schwarze Modulaufbau und die reduzierte Gestaltung machen die Leistungsstufe schnell erfassbar. Damit eignet sich die Abbildung als visuelle Ergänzung zur technischen Nennleistung des exakt dokumentierten JW-HD108N-R2-500. Sie ersetzt nicht die vollständige Leistungstabelle.
Full Black klar dargestellt
Die Gestaltung stellt die Full-Black-Ausführung und die 500-W-Leistung in den Mittelpunkt. Sie zeigt den dunklen Modulcharakter als eigenständiges Designelement und ergänzt die sachliche Frontansicht um eine markenbezogene Produktdarstellung. Die konkrete elektrische Auslegung bleibt den Werten im Datenblatt vorbehalten.
Glas-Glas und TOPCon
Diese Übersicht nennt Glas-Glas, Transparent Black und TOPCon-Technologie als zentrale Eigenschaften. Sie ergänzt die Produktansichten um dokumentierte Angaben zur Ausführung und zeigt außerdem 30 Jahre Leistung sowie Abmessungen und Gewicht. So lässt sich die Modulbauweise kompakt mit den technischen Kerndaten verbinden.
Rückseitige Konstruktion
Die hochauflösende Darstellung fokussiert die rückseitige Konstruktion und den sichtbaren Zellaufbau. Sie macht die dunkle transparente Ausführung, den Rahmen und die Anschlussbereiche aus einem anderen Blickwinkel nachvollziehbar. Für Positionierung, Verkabelung und Montage sind ausschließlich die offiziellen Installationsunterlagen maßgeblich.
Glasstärke und Modulaufbau
Die Durasat-Grafik stellt das Modul schräg dar und nennt 500 Wp, 2 × 2 mm Glas-Glas sowie Transparent Black. Die Perspektive macht den Schichtaufbau an der Kante gut verständlich. Die Angaben ergänzen die vollständige Spezifikation um eine schnell erfassbare Darstellung der Materialausführung.
N-Typ-Leistungspotenzial
Die offizielle NIWA-Seriengrafik visualisiert den technischen Ansatz hinter dem Produkt: N-Typ-Zellen, geringere Degradation, verbessertes Verhalten bei schwachem Licht und ein niedriger Temperaturkoeffizient werden als Serienvorteile dargestellt. Diese Aussagen beschreiben die Produktfamilie und ersetzen keine individuellen Ertragsprognosen für den Installationsort.
Nachweis der Brandsicherheit
Die offizielle NIWA-Grafik zeigt das Modul zusammen mit Zertifikatsabbildungen und dem Hinweis auf Fire Safety Class A. Sie unterstützt die Einordnung der dokumentierten Brandsicherheitsangabe. Für verbindliche Prüfdetails und Geltungsbereiche sind die hinterlegten Zertifikate und die jeweiligen Herstellerdokumente heranzuziehen.
PPE2-Dokumentation
Die PPE2-Darstellung zeigt ein zugehöriges Zertifikatsdokument und macht die vorhandene Nachweisführung sichtbar. Sie dient als kompakte Übersicht im Produktbereich; die kleinen Dokumentabbildungen sind nicht als vollständige Zertifikatstexte zu lesen. Für die genaue Konformitäts- und Prüfungsbewertung stehen die verlinkten PDF-Unterlagen bereit.
Highlight
xHighlights
500 Wp Nennleistung
Die 500-Wp-Ausführung erreicht einen Modulwirkungsgrad von 22,5 % bei STC.
Bifaziales Doppelglas
Vorder- und Rückseite können Licht nutzen; 2,0-mm-Glas auf beiden Seiten bildet die Glas-Glas-Konstruktion.
N-Typ J-TOPCon
108 Halbzellen, N-Typ-Monokristallin und J-TOPCon-Technologie verbinden die dokumentierte Zelltechnik mit der Transparent-Black-Ausführung.
Für den Außeneinsatz ausgelegt
IP68-Anschlussdose, 1.500 V DC maximale Systemspannung und statische Belastbarkeit bis 5.400 Pa auf der Vorderseite sind dokumentiert.
Spezifikation
xTechnische Daten
Produktidentität
| Hersteller | Jolywood (Taizhou) Solar Technology Co., Ltd. |
| Serie | NIWA / Black Series |
| Modell / MPN | JW-HD108N-R2-500 |
| GTIN / EAN | 4040326103944 |
| Bauart | N-Typ bifaziales Doppelglas-Solarmodul, Transparent Black / Full Black |
Elektrische Eigenschaften bei STC
| Maximale Nennleistung Pmax | 500 W |
| Modulwirkungsgrad | 22,5 % |
| Vmp / Imp | 33,50 V / 14,92 A |
| Voc / Isc | 39,03 V / 15,78 A |
| Bifazialität | 80 % (Toleranz ±5 %) |
| Mess-/Leistungstoleranz | ±3 % |
Betrieb und Sicherheit
| Betriebstemperatur | −40 °C bis +85 °C |
| Maximale Systemspannung | 1.500 V DC (IEC) |
| Maximale Reihensicherung | 35 A |
| Temperaturkoeffizient Pmax / Voc / Isc | −0,280 / −0,250 / +0,045 %/°C |
| NMOT | 45 ±2 °C |
| Statische Belastbarkeit Vorderseite / Rückseite | 5.400 Pa / 2.400 Pa |
Mechanische Eigenschaften
| Zelltechnologie / Zellaufbau | N-Typ monokristallin, J-TOPCon / 108 Halbzellen |
| Modulabmessungen | 1.960 × 1.134 × 30 mm |
| Gewicht | 27,3 kg |
| Front-/Rückglas | 2,0 mm / 2,0 mm, wärmeverstärkt |
| Rahmen | Eloxierte Aluminiumlegierung, schwarz |
| Anschlussdose / Anschlusskabel | IP68, 3 Bypass-Dioden / 4,0 mm², +1.300 mm / −1.300 mm |
| Steckverbinder | Werkseitig montierte DC-Steckverbinder gemäß Modulausführung |
Transportkonfiguration
| Module pro Palette | 37 |
| Module pro 40-Fuß-HQ-Container | 888 |
STC: Einstrahlung 1.000 W/m², Zelltemperatur 25 °C, AM1.5.
Lieferumfang
xLieferumfang
| Artikel | Menge |
|---|---|
| Jolywood Niwa JW-HD108N-R2-500 Solarmodul | 1 |
| Werkseitig montierte DC-Anschlusskabel und Steckverbinder gemäß Modulausführung | 1 Satz |
Montagegestell, Wechselrichter, zusätzliche Verlängerungskabel und sonstiges Montagematerial sind nicht als Bestandteil des einzelnen Moduls ausgewiesen.
Dokumente
xGarantie & Gewährleistung
Dokumente & Herstellerangaben
Herstellerinformationen
Jolywood (Taizhou) Solar Technology Co., Ltd.
6 Kaiyang Road, Jiangyan Economic Development Zone
Taizhou City, Jiangsu Province 225500, China
Telefon: +86 523 80612799
E-Mail: info@jolywood.cn
Herstellergarantie
Die gespeicherte Herstellerbedingung dokumentiert 25 Jahre Produktgarantie und 30 Jahre Leistungsgarantie für die europäischen NIWA-Module. Für n-Typ-monokristalline Module sind maximal 1,0 % Degradation im ersten Jahr, maximal 0,4 % pro Jahr ab dem zweiten Jahr und mindestens 87,4 % Nennleistung am Ende des 30. Jahres angegeben. Es gelten fachgerechte Installation und bestimmungsgemäße Nutzung.
